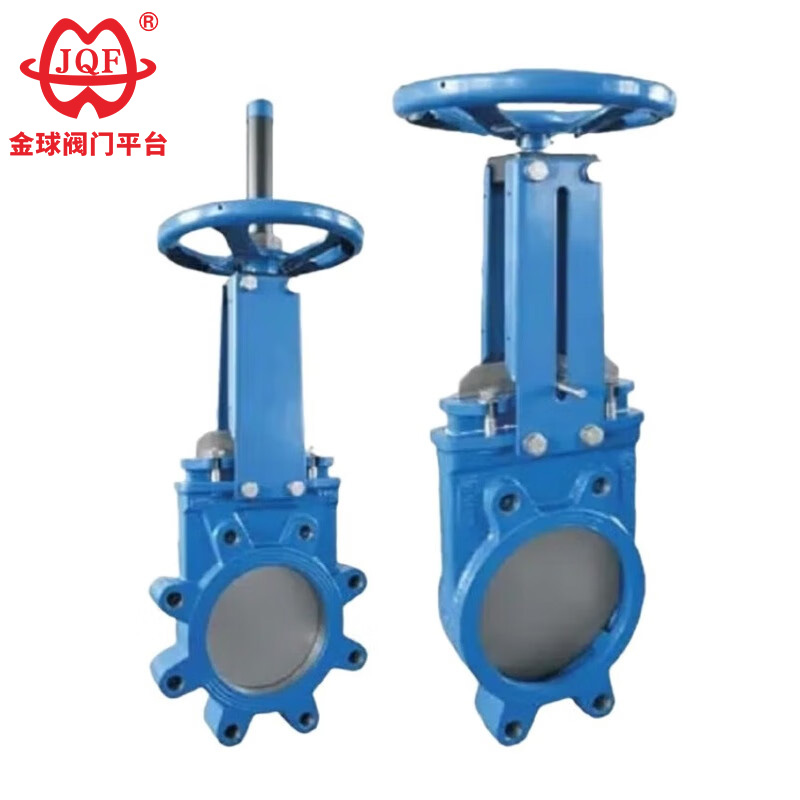

1. Bu yüksek kaliteli bulamaç bıçak kenarlı sürgülü vana, mükemmel sızdırmazlık performansı ve neredeyse sızıntısız çalışma sunan iki parçalı bir gövde tasarımına sahiptir. Çeşitli bulamaçların taşınması, valf yuvasının yakınında çamur birikmesinin etkili bir şekilde önlenmesi ve kapı geçişi ile yuva alanının temiz tutulması için özel olarak tasarlanmıştır.
2. Valf gövdesi yapısı basit ve kompakttır ve iç akış yolu pürüzsüzdür, bu da sıvı akışına karşı minimum direnç sağlar.
3. Kapı, pürüzsüz bir his için ince bir şekilde taşlanmış ve cilalanmış bir yüzeye sahip, paslanmaz çelikten yapılmıştır. Bu tasarım, valf çalışması sırasında salmastra ve valf yuvasındaki aşınmayı en aza indirerek bu aşınan parçaların ömrünü uzatır.
4. Valf, daha hızlı açma ve kapama işlemlerine olanak tanıyan dayanıklı paslanmaz çelik gövde ve çift uçlu cıvatalarla donatılmıştır.
1. Valf Boşluğu Ön Denetim Gereksinimleri: Bulamaç bıçak kenarlı sürgülü valfi monte etmeden önce, boşluğu ve sızdırmazlık yüzeylerini iyice inceleyin ve kir veya kum kalmadığından emin olun.
2. Bağlantıları Eşit Sıkıştırın: Tüm bağlantı noktalarındaki tüm cıvataları eşit şekilde sıkın.
3. Ambalaj Ayarlama Standartları: Ambalajı inceleyin ve uygun şekilde sıkıştırın. Sızdırmazlık işlevini gerçekleştirirken, kapının düzgün ve engelsiz açılıp kapanmasını sağlayın.
4. Modeli ve Akış Yönünü Doğrulayın: Kurulumdan önce kullanıcılar, gelişmiş çamur bıçak kenarlı sürgülü vana modelini ve bağlantı boyutlarını doğrulamalı ve orta akış yönünün vana işaretleriyle eşleştiğini doğrulamalıdır.
5. Çalışma Alanını Ayırın: Kurulum sırasında kullanıcılar, bulamaç bıçak kenarlı sürgülü vana aktüatörü için yeterli çalışma ve kurulum alanı ayırmalıdır.
6. Tahrik Ünitesi Kablo Bağlantı Özellikleri: Aktüatörün kablo bağlantıları kesinlikle ekteki devre şemasına göre yapılmalıdır.
7. Periyodik Bakım ve Koruma: Bulamaç bıçak kenarlı sürgülü vana, belirtildiği gibi rutin bakım gerektirir. Conta arızasını önlemek için her türlü darbe veya basınçtan kaçının. 8. Valf gövdesinin bakım sonrası testi: Bulamaç bıçak ağızlı sürgülü valfin bakımı tamamlandıktan sonra kullanıcı, ürün üzerinde gerekli performans testlerini yapmalıdır.

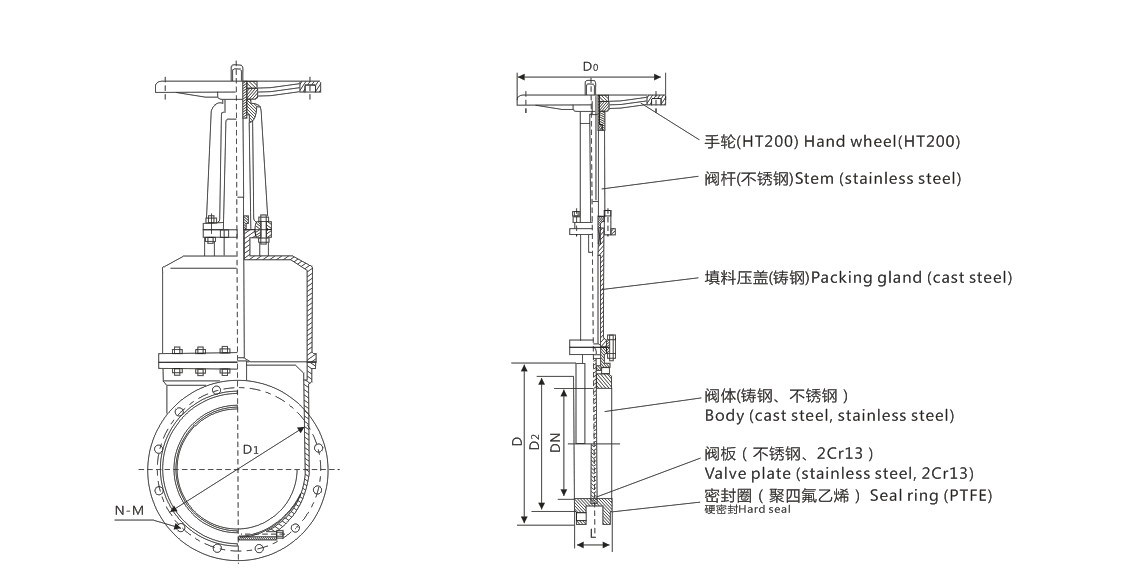

| Nominal çap | Ana boyutlar ve bağlantı boyutları | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| PZ73X/H-10C | ||||||||
| 50 | 50 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 285 | 180 |
| 65 | 50 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 298 | 180 |
| 80 | 50 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 315 | 220 |
| 100 | 50 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 365 | 220 |
| 125 | 50 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 400 | 230 |
| 150 | 60 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 475 | 280 |
| 200 | 60 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 540 | 360 |
| 250 | 70 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 630 | 360 |
| 300 | 80 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 780 | 400 |
| 350 | 90 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 885 | 400 |
| 400 | 100 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 990 | 400 |
| 450 | 120 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1100 | 530 |
| 500 | 130 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1200 | 530 |
| 600 | 140 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1450 | 600 |
| 700 | 165 | 910 | 840 | 788 | 50-5 | 24-Φ41 | 1700 | 600 |
| 800 | 190 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2000 | 680 |
| 900 | 203 | 1120 | 1050 | 998 | 54-5 | 28-Φ41 | 2300 | 680 |
| PZ73X/H-16C | ||||||||
| 50 | 50 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 285 | 180 |
| 65 | 50 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 298 | 180 |
| 80 | 50 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 315 | 220 |
| 100 | 50 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 365 | 220 |
| 125 | 50 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 400 | 230 |
| 150 | 60 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 475 | 280 |
| 200 | 60 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 540 | 360 |
| 250 | 70 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 630 | 360 |
| 300 | 80 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 780 | 400 |
| 350 | 90 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 885 | 400 |
| 400 | 100 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 990 | 400 |
| 450 | 120 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1100 | 530 |
| 500 | 130 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1200 | 530 |
| 600 | 140 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1450 | 600 |
| 700 | 165 | 910 | 840 | 788 | 50-5 | 24-Φ41 | 1700 | 600 |
| 800 | 190 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2000 | 680 |
| 900 | 203 | 1120 | 1050 | 998 | 54-5 | 28-Φ41 | 2300 | 680 |
