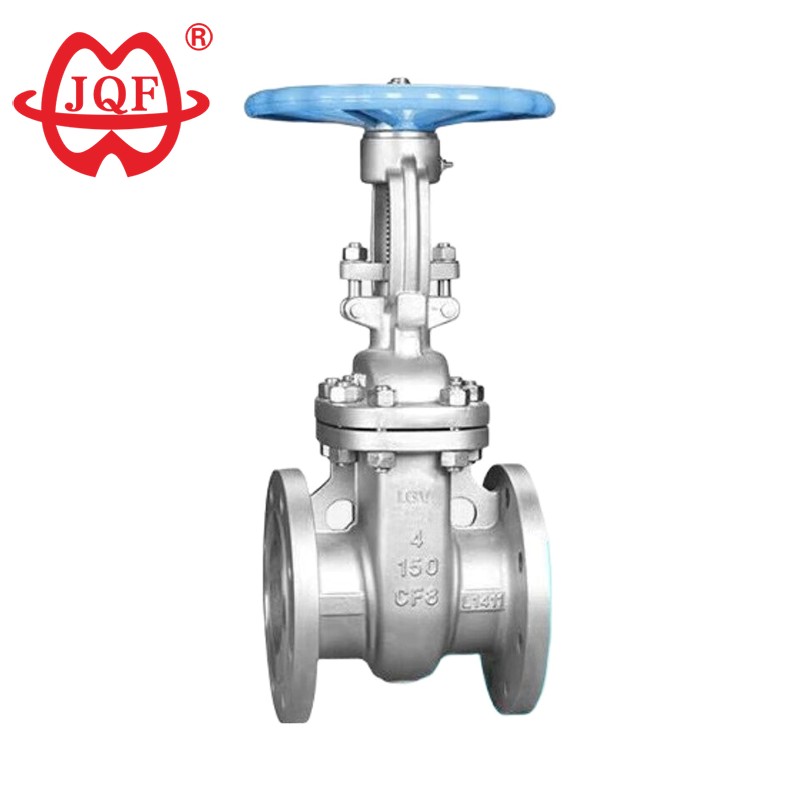

API Paslanmaz Çelik Sürgülü Vana

JQF Valve, vanalar ve vana ile ilgili boru ve bağlantı parçaları konusunda uzmanlaşmış, dayanıklı bir API Paslanmaz Çelik Sürgülü Vana üreticisi ve tedarikçisidir. Gelişmiş mekanik teknoloji ve otomatik sistemlerden yararlanarak ürünlerimizin sürekli olarak üstün kaliteyi korumasını ve müşteri ihtiyaçlarına hızlı ve doğru şekilde yanıt verebilmesini sağlıyoruz. API paslanmaz çelik sürgülü vanalarımız, en zorlu çalışma koşullarını karşılamak üzere tasarlanmış, karbon çeliğinden (veya paslanmaz çelikten) ve alaşımlı çelikten yapılmış vana gövdeleriyle en son silika sol hassas döküm prosesi kullanılarak dökülmektedir.

Talep Gönder

Ürün Açıklaması

The high quality API stainless steel gate valve manufactured by JQF Valve factory is a valve used to shut off or connect media in pipelines in accordance with the American Petroleum Institute (API) standard. It is widely used in industries such as petroleum, chemical, pharmaceutical, and power generation. It is suitable for a variety of media and can be connected by flanges or welding. The product is durable.

Bu dayanıklı API paslanmaz çelik sürgülü vana, olağanüstü hidrolik verimlilik sunan tam geçişli bir tasarıma sahiptir. Tamamen açıldığında ortam, minimum sıvı direnciyle doğrudan akar ve sistem basınç kaybını azaltır. API paslanmaz çelik sürgülü vananın hassas sızdırmazlık yüzeyleri, geleneksel sürgülü vanalara kıyasla aşınma ve korozyon direnci ve üstün performans sağlayan sertleştirilmiş bir conta tasarımı kullanır. Çalışma sırasında kapı, akışa karşı dikey olarak yukarı doğru hareket ederek gerekli minimum torkla son derece düzgün bir çalıştırma sağlar ve böylece operatörün iş yükünü azaltır. Genel uygulamalar için tasarlanan API paslanmaz çelik sürgülü vana, API 600 standartlarına uygun, basit ve kompakt bir yapıya sahiptir. Uyarlanabilir tasarımı aşırı basınçlara, sıcaklıklara ve çaplara dayanabilir ve çeşitli ortamlar ve çalışma ortamlarıyla uyumludur. Ayrıca, tamamen açık durumdaki eksen simetrisi, türbülanslı, engelsiz bir ortam geçişi yaratarak akış bozukluklarını ortadan kaldırır ve boru hattının sorunsuz çalışmasını sağlar.

Uygulama Senaryoları

Yukarı yöndeki petrol ve gaz operasyonlarında API paslanmaz çelik sürgülü vanalar, kuyu başı boru hatlarını izole etmek, yüksek basınç koşulları altında ham petrol çıkarımını gerçekleştirmek ve hidrojen sülfite (H₂S) karşı son derece yüksek toleransla kükürt içeren sıvıları düzenlemek için kullanılır. API paslanmaz çelik sürgülü vanaların sertleştirilmiş paslanmaz çelik yapısı, hidrojen sülfit açısından zengin ortamlarda sülfit stres çatlamasını önleyerek onları kuyu başı bileşenlerinin ve üretim manifoldlarının vazgeçilmez bir bileşeni haline getirir.

Kimyasal işleme tesislerinde API paslanmaz çelik sürgülü vanalar, asitler, alkaliler ve solventler dahil olmak üzere aşındırıcı ortamları etkili bir şekilde yönetir. Enerji santralleri, kazan besleme suyu sistemlerinde, türbinin çalıştırılması sırasında buhar kaybını önlemek için hava geçirmez kapatma işlevinden yararlanan API paslanmaz çelik sürgülü vanalar kullanır.

Su arıtma mühendisleri, tuz korozyonunun neden olduğu aşınmayla mücadele etmek için deniz suyu tuzdan arındırma çıkışlarında API paslanmaz çelik sürgülü vanalar kullanıyor. Galvanik korozyona karşı dirençleri nedeniyle bu vanalar, deniz ve açık deniz tesislerindeki deniz suyu balast sistemleri için sürekli olarak tercih edilen seçimdir.

Yönetici Standardı

Tasarım ve Üretim: API 600
Flanş boyutu: ANSI B16.5
Yapı uzunluğu: ANSI B16.10
Basınç ~ Sıcaklık: ANSI B16.34
Denetim ve Test: API 598

Z40H Amerikan standart kapısı Parametresi (Şartname)

Nominal basınç (Lb)	Güç testi		Su sızdırmazlık testi		Gaz sızdırmazlık testi
Nominal basınç (Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.6	60
300	7.8	1125	5.6	815	0.6	60
600	15.3	2225	11.2	1630	0.6	60

Ana parça malzemesi

Gövde, kaput, kapı	WCB	1Cr18Ni9Ti	CF8(304)	CF3(304L)	1Cr18Ni12Mo2Ti	CF8M(316)
Sızdırmazlık yüzeyi	Cr13 veya semente karbür	Gövde (W) veya semente karbür (Y)
Kök ve iç parçalar	2Cr13	1Cr18Ni9Ti	0Cr19Ni9(304)	00Cr19Ni11(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)
dolgu maddesi	Esnek grafit
Conta	Paslanmaz çelik spiral sarımlı conta
Uygun medya	Su, buhar, yağ vb.	Nitrik asit ve diğer aşındırıcı ortamlar		Güçlü oksitleyici ortam	Asetik asit ve diğer aşındırıcı ortamlar
uygun sıcaklık	-29~425°C	-40~500°C

Ana şekil ve bağlantı boyutları

Nominal çap	Ana boyutlar ve bağlantı boyutları
Nominal çap	L	D	D1	D2	b	Z-d	H	D0
150LB
50	178	150	120.5	92	16	4-Φ19	323	200
65	190	180	139.5	105	18	4-Φ19	347	250
80	203	190	152.5	127	19	4-Φ19	383	250
100	229	230	190.5	157	24	8-Φ19	457	300
125	254	255	216	185.7	24	8-Φ22	632	300
150	267	280	241.5	216	26	8-Φ22	635	350
200	292	345	298.5	270	29	8-Φ22	762	350
250	330	405	362	324	31	12-Φ25	895	400
300	356	485	432	381	32	12-Φ25	1080	500
350	381	535	476	413	35	12-Φ29	1295	600
400	406	595	540	470	37	16-Φ29	1435	600
300LB
50	216	165	127	92	22	8-19	330	250
65	241	190	149	105	25	8-22	368	250
80	283	210	168.5	127	29	8-22	394	300
100	305	255	200	157	32	8-22	473	300
125	381	280	235	186	35	8-22	660	350
150	403	320	270	216	37	12-22	711	350
200	419	380	330	270	41	12-25	813	400
250	457	445	387.5	324	48	16-29	1003	500
300	502	520	451	381	51	16-32	1137	600
350	762	585	514.5	413	54	20-32	1489	600
400	838	650	571.5	470	57	20-32	1581	650
