1. Kurulum Öncesi Denetim: Valf malzemesinin akışkan ortamı, sıcaklık ve basınçla uyumluluğunu doğrulayın. Dayanıklı GB Standardı Paslanmaz Çelik Sürgülü Vananın uç yüzeyinde çizik olup olmadığını inceleyin. Conta malzemesinin kullanım gereksinimlerini karşıladığından emin olun ve cıvata/somunların güç gereksinimlerini karşıladığından emin olun.
2. Kurulum Hizalaması: Hizalamaya zorlamayın. Yanlış hizalama, valf yuvasının deformasyonuna, sızıntıya veya yapısal gerilime neden olabilir. Boruları vananın yanından bağımsız olarak destekleyin. Cıvataları, düzgün bir tork elde edilene kadar yıldız şeklinde bir sırayla kademeli olarak sıkın. Sistem 24-48 saat çalıştıktan sonra cıvataları tekrar sıkın.
3. Çalıştırma Prosedürleri: Yüksek kaliteli GB Standardı Paslanmaz Çelik Sürgülü Vana tamamen açık veya tamamen kapalı olmalıdır; kısmi açılma, yüksek hızlı akışkan nedeniyle vana yuvasının/plaksının aşınmasını hızlandıracaktır. Yalnızca el çarkını kullanarak çalıştırın; asla İngiliz anahtarı/kol kullanmayın. Valf gövdesi üç ayda bir yağlanmalıdır.
4. Test ve Bakım: Kurulumdan sonra, sistem devreye alınmadan önce, GB Standart Paslanmaz Çelik Sürgülü Vana üzerinde PN nominal basıncının 1,5 katı basınçta statik basınç testi yapılmalıdır. Test sırasında vana, akış yönündeki ekipmandan izole edilmelidir.
5.Depolama ve Taşıma: Vanalar kapalı mekanlarda saklanmalı ve nemden korunmalıdır. Kurulumdan önce uç kapaklar takılı konumda kalmalıdır.

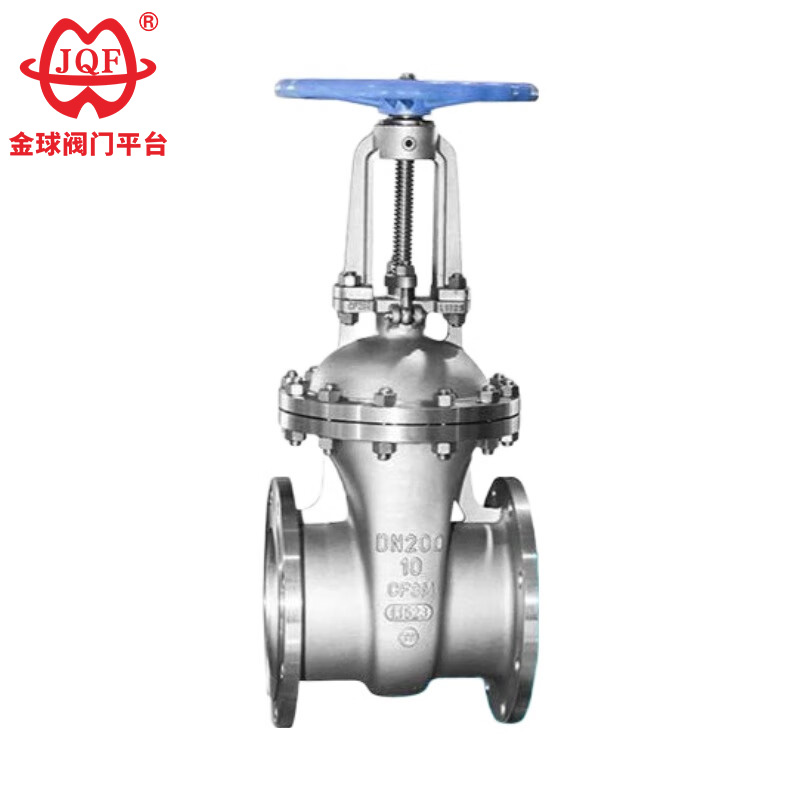

1. GB Standart Paslanmaz Çelik Sürgülü Vana, oksitleyici asidik ortamlardan kaynaklanan korozyona karşı mükemmel dirence sahip östenitik paslanmaz çelikten yapılmıştır.
2. Ortam, GB Standart Paslanmaz Çelik Sürgülü Vanadan aktığında, akış yönü değişmeden kalır ve bu da düşük sıvı direncine neden olur.
3. Kapının hareket yönü ortamın akış yönüne diktir, bu da düşük açma ve kapama torku ve zahmetsiz çalışma sağlar.
4. Ortamın akış yönü, sıvı akışını bozmadan veya basıncı düşürmeden sınırsızdır. Ortam, sürgülü vananın her iki tarafından da akarak amaçlanan amacına ulaşabilir. Özellikle ortamın akış yönünün değişebileceği boru hatları için uygundur.
5. GB Standart Paslanmaz Çelik Sürgülü Vana, vana gövdesi içine dikey olarak monte edilir ve bu da kısa yapısal uzunluğa neden olur.
6. GB Standart Paslanmaz Çelik Sürgülü Vana iyi bir sızdırmazlık performansına sahiptir. Sızdırmazlık yüzeyindeki aşınma tamamen açıldığında minimum düzeydedir.
Tasarım özellikleri: GB / T 12234
Yapı uzunluğu: GB / T 12221
Bağlantı flanşı: JB / T 79.1
Test ve muayene: JB / T 9092
Basınç - Sıcaklık: GB/T 9131
Ürün Tanımı: GB / T 12220
| Nominal basınçPN（MPa) | dava | test basıncı (MPa) | Mühürlü | |
| Mühürlü (sıvı) | Conta (gaz) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Kabuk malzemesi | Uygun medya | Uygulanabilir sıcaklık (°C) |
| Krom nikel titanyum çeliği (P tipi) | nitrik asitler | ≤200 |
| Krom nikel molibden titanyum çeliği (R tipi) | Asetik asit | ≤200 |
| Gövde, kaporta | Valf plakası, koltuk | Valf sapı | Kök somunu | dolgu maddesi | El çarkı |
| Krom nikel titanyum çeliği | Paslanmaz çelik, paslanmaz çelik + semente karbür | Krom nikel-titanyum paslanmaz çelik | Alüminyum bronz | Teflon | Dövülebilir demir |
| Krom nikel molibden titanyum çeliği | Paslanmaz çelik, paslanmaz çelik + semente karbür | Krom nikel-titanyum paslanmaz çelik | Alüminyum bronz | Teflon | Dövülebilir demir |

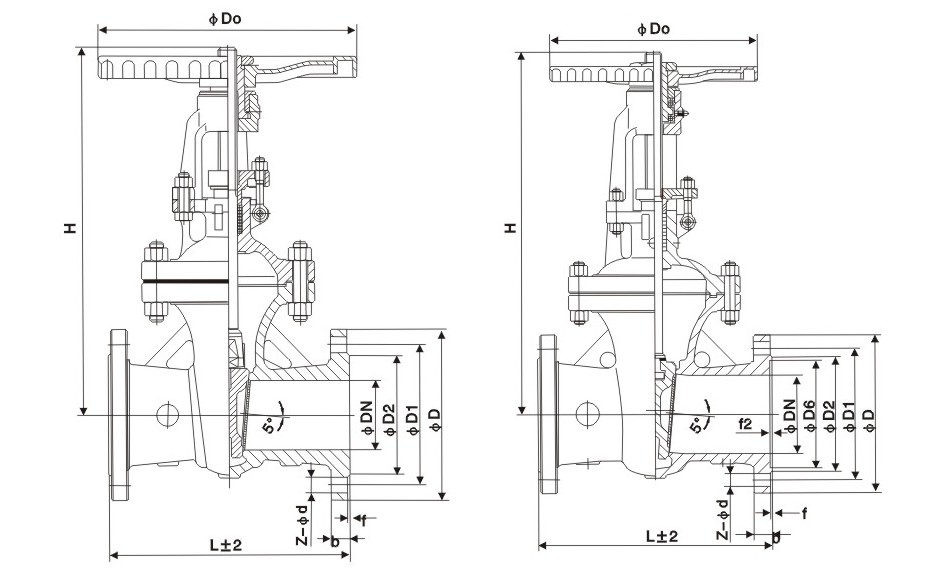

| Nominal çap | Ana boyutlar ve bağlantı boyutları | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
