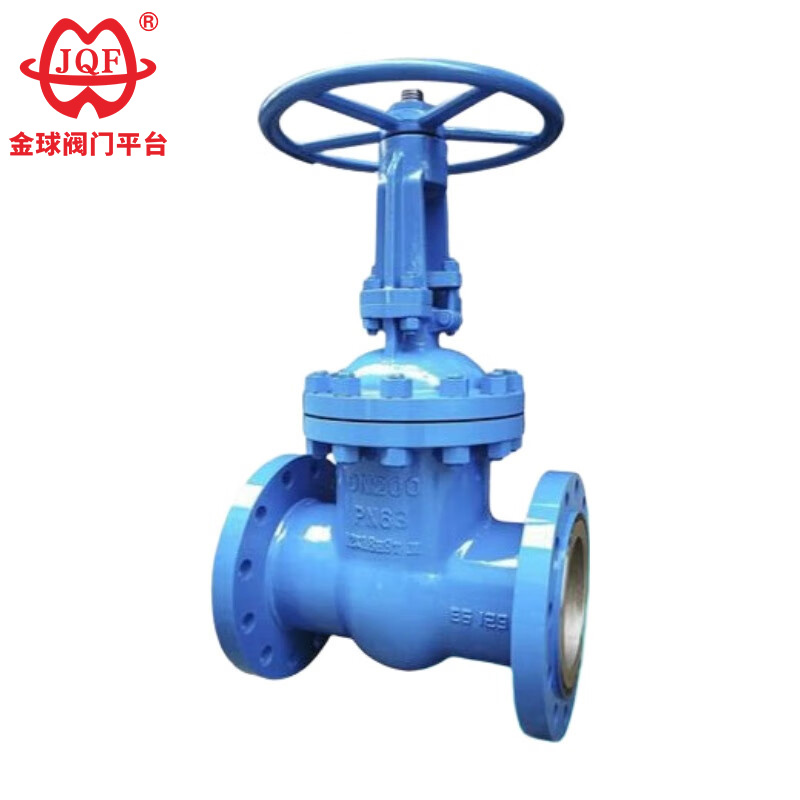

JQF Vana fabrikası, petrokimya, termal enerji ve diğer petrol ürünleri ve buhar boru hatlarında boru hattı ortamını bağlamak veya kesmek için açma ve kapama cihazları olarak yaygın olarak kullanılan yüksek kaliteli GB standart flanşlı sürgülü vanalar üretmektedir. Farklı malzemelerin seçilmesiyle özelleştirilmiş GB standart flanşlı sürgülü vanalar, su, buhar, yağ, nitrik asit, asetik asit, güçlü oksitleyici ortamlar ve üre gibi çeşitli ortamlar için uygundur ve manuel, konik dişli ve elektrikli tahrik versiyonları mevcuttur.
Kurulum Öncesi Kontroller
Büyük Britanya standart flanşlı sürgülü vanaların malzemesinin akışkan ortam, sıcaklık ve basınçla uyumluluğunu doğrulayın. Flanş yüzeylerini çiziklere karşı inceleyin, conta malzemesinin servis koşullarına uygun olduğundan emin olun ve cıvataların/somunların dayanıklılık gereksinimlerini karşıladığından emin olun.
Kurulum Hizalaması
Büyük Britanya standart flanşlı sürgülü vanaları asla zorla hizalamayın. Yanlış hizalama koltuğun bozulmasına, sızıntılara veya yapısal gerilime neden olur. Boru hatlarını vananın yakınında bağımsız olarak destekleyin. Cıvataları yıldız şeklinde kademeli olarak eşit tork elde edene kadar sıkın. 24-48 saatlik sistem çalışmasının ardından yeniden torklayın.
Operasyonel Disiplin
Büyük Britanya standart flanşlı sürgülü vanaları tamamen açın veya tamamen kapatın; kısmen açık konumlar, yüksek hızlı akıştan dolayı yatak/kapağın aşınmasını hızlandırır. Yalnızca el çarklarını kullanın; İngiliz anahtarlarından/kollardan kaçının. Milin yağlanması (EP sınıfı gres) üç ayda bir zorunludur.
Bakım Testi
Kurulumdan sonra, sistem devreye alınmadan önce GB standart flanşlı sürgülü vanaları 1,5× PN değerinde hidrostatik olarak test edin. Test sırasında vanaları aşağı akış ekipmanından yalıtın. Yıllık olarak: Salmastra bileziğinin sıkılığını, gövde korozyonunu ve flanş-bağlantı bütünlüğünü kontrol edin. Kaçak emisyonları durdurmak için aşınmış salmastra halkalarını derhal değiştirin.
Depolama İşleme
Vanaları kapalı alanda, nemden korunarak saklayın. Kuruluma kadar uç kapakları açık tutun.
1. Yüksek verimli tasarım: Büyük Britanya standart flanşlı sürgülü vanalar, alanı verimli bir şekilde kullanan, üstün vana gövdesi stabilitesi, en aza indirilmiş sıvı direnci ve optimize edilmiş akış katsayısı sağlayan rasyonel olarak yapılandırılmış bir tasarıma sahiptir.
2. Geliştirilmiş conta ömrü: Sızdırmazlık arayüzünde paslanmaz çelik ve karbür kaplama kullanılarak aşınma en aza indirilir ve servis ömrü önemli ölçüde uzatılır.
3. Güvenilir ve kullanımı kolay: Esnek grafit salmastra, güvenilir conta bütünlüğü sağlayarak düzgün çalışma ve minimum çalışma torku sağlar.
4. Çok yönlü çalıştırma yöntemleri: GB standart flanşlı sürgülü vanalar, çeşitli uygulama gereksinimlerini karşılamak için manuel, pnömatik, elektrikli ve dişli tahrikli dahil olmak üzere çeşitli çalıştırma mekanizmalarıyla uyumludur.
5. Çeşitli yapılar: Esnek kamalı tek kapı, sert kama tek kapı veya paralel (çift) kapı dahil olmak üzere çeşitli yapısal konfigürasyonlarda mevcuttur.
Tasarım özellikleri: GB / T 12234
Yapı uzunluğu: GB / T 12221
Bağlantı flanşı: JB / T 79.1
Test ve muayene: JB / T 9092
Basınç - Sıcaklık: GB/T 9131
Ürün Tanımı: GB / T 12220
| Nominal basınçPN（MPa) | dava | test basıncı (MPa) | Mühürlü | |
| Mühürlü (sıvı) | Conta (gaz) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Kabuk malzemesi | Uygun medya | Uygulanabilir sıcaklık (°C) |
| Karbon çeliği (C tipi) | Su, buhar, yağ | ≤425 |
| Krom nikel titanyum çeliği (P tipi) | nitrik asitler | ≤200 |
| Krom nikel molibden titanyum çeliği (R tipi) | Asetik asit | ≤200 |
| Krom-molibden çeliği (tip I) | Su, buhar, yağ | ≤550 |
| Gövde, kaporta | Valf plakası, koltuk | Valf sapı | Kök somunu | dolgu maddesi | El çarkı |
| Karbon çeliği | Yüksek kaliteli karbon çeliği + karbür veya paslanmaz çelik | Krom paslanmaz çelik | Alüminyum bronz | Grafit asbest ambalajı | Dövülebilir demir |
| Krom nikel titanyum çeliği | Paslanmaz çelik, paslanmaz çelik + semente karbür | Krom nikel-titanyum paslanmaz çelik | Alüminyum bronz | Teflon | Dövülebilir demir |
| Krom nikel molibden titanyum çeliği | Paslanmaz çelik, paslanmaz çelik + semente karbür | Krom nikel-titanyum paslanmaz çelik | Alüminyum bronz | Teflon | Dövülebilir demir |
| Krom-molibden çeliği | Alaşımlı çelik + Karbür | Krom-molibden çeliği | Alüminyum bronz | Esnek asbest | Dövülebilir demir |

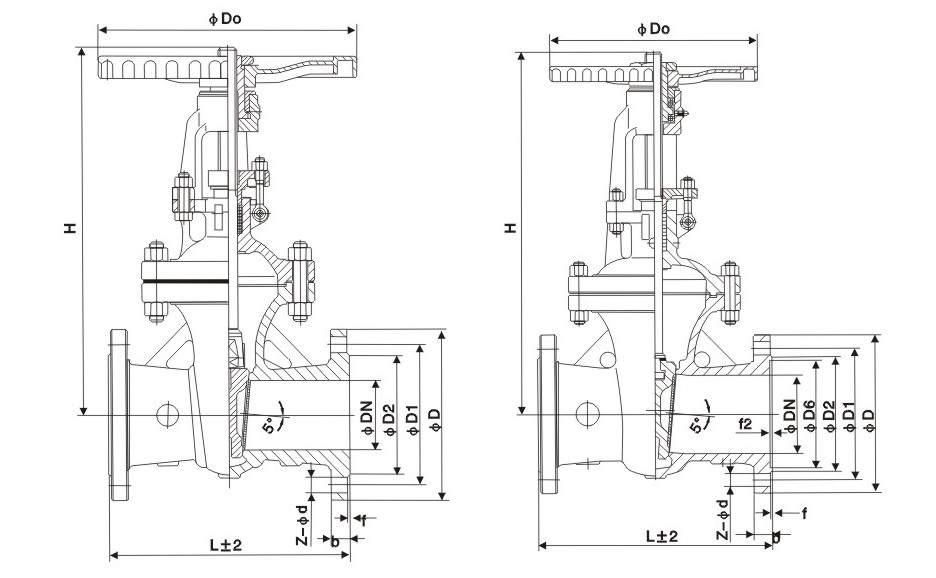

| Nominal çap | Ana boyutlar ve bağlantı boyutları | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
