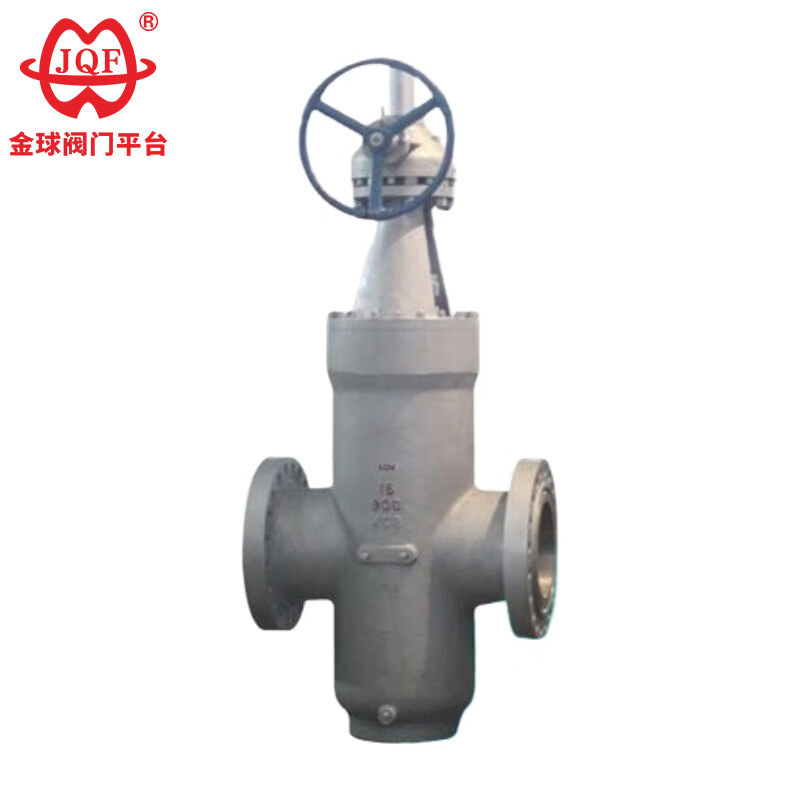

Elektrikli Düz Sürgülü Vana

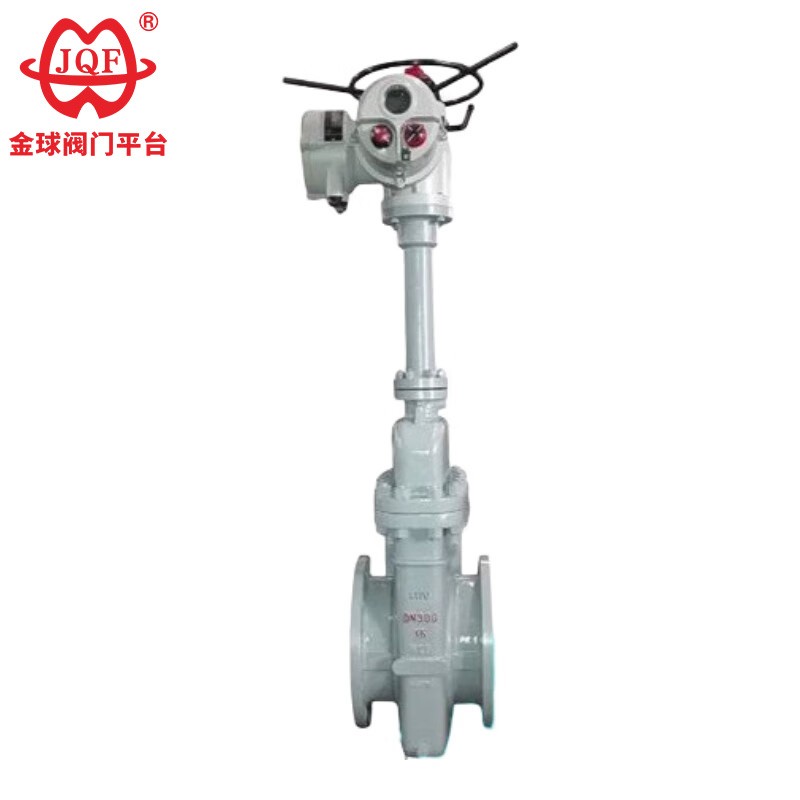

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Çalıştırma Yöntemine Göre Sınıflandırma: Manuel paralel sürgülü vana, pnömatik paralel sürgülü vana, elektrikli paralel sürgülü vana
2. Uygulama Senaryolarına Göre Sınıflandırma: Orifis tipi paralel sürgülü vana, delik tipi olmayan paralel sürgülü vana, petrol sahasına özel paralel sürgülü vana, boru hattı taşıma paralel sürgülü vana, gaz sistemi paralel sürgülü vana

Yapısal Özellikler

1. Yüzen Çift Yönlü Mühür
Elektrikli düz sürgülü vananın yüzer yuvası, çift yönlü açma ve kapamaya izin vererek güvenilir sızdırmazlık ve esnek çalışma sağlar.
2. Sert Korozyona Dirençli Kılavuz Malzemesi
Kapı, hassas konumlandırma için kılavuz şeritlerle donatılmıştır ve sızdırmazlık yüzeyi, bir tungsten karbür korozyon önleyici katmanla kaplanmıştır.
3. Sıfır Akış Direnci Tasarımı
Elektrikli düz sürgülü vananın vana gövdesi yüksek basınç direncine sahiptir; tamamen açıldığında, düz akış yolu aynı çaptaki bir borununkine benzer (akış direnci ≤0,03).
Valf gövdesi, sürtünme katsayısını %40 oranında azaltan kompozit salmastralı çok aşamalı bir conta kullanır.
4. Çift Kademeli Sızdırmazlık Mekanizması
Saat yönünde kapatırken:
Orta basınç, giriş valfi yuvasını birincil conta oluşturacak şekilde iter.
Kapı, çift conta oluşturmak için çıkış valfi yuvasına baskı yapar.
5. Devrim niteliğinde Çevrimiçi Bakım
Çift contalı yapı, aşınma parçalarının üretimi kesintiye uğratmadan değiştirilmesine olanak tanır; Bu teknoloji hem yurt içinde hem de yurt dışında benzer ürünler arasında lider konumdadır.
6. Aşamalı açma ve kapama kontrolü
Saat yönünün tersine açıldığında kapı yükselir ve kılavuz deliği kademeli olarak kanalla örtüşür ve en uç konumda %100 tam açılma elde edilir.

Tasarım Standartları

Performans parametreleri

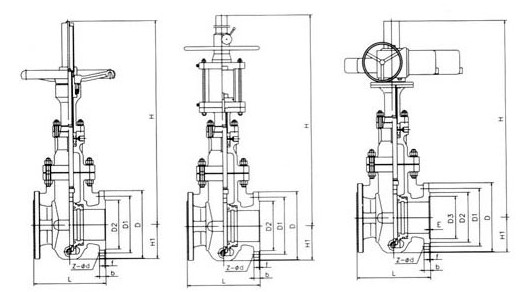

Ana şekil ve bağlantı boyutları

Yapı resmi
