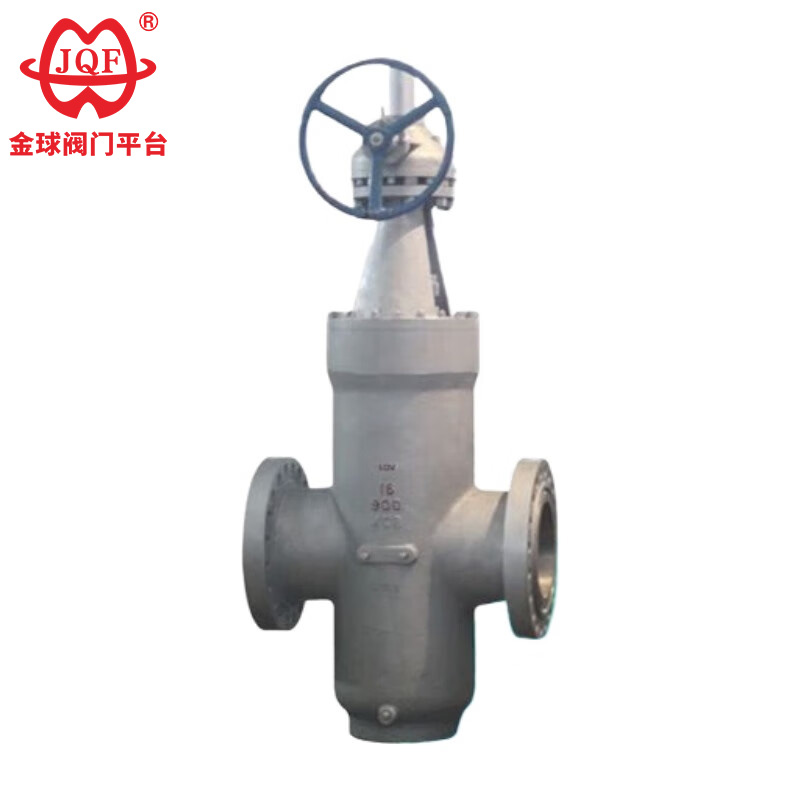

Düz Sürgülü Vana

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Minimum akış direnci için tam delikli tasarım
2. Fırça destekli boru hattı temizliği,
3. Çift yönlü sızdırmazlık için yüzer koltuk
4.Düşük açma ve kapama torku
5. Yüksek güvenliği sağlamak için kolay kullanım ve basınç tahliye ve gres enjeksiyon mekanizmaları
6.Sıfır sızıntı performansı.

Ürün Kullanımı

JQF Valve, bir tür sürgülü valf olan düz sürgülü valfler üretmektedir. Kapatma elemanı tek kapılı veya aralarında genişleme mekanizması bulunan çift kapılı olabilir. Geçidin valf yuvasına karşı basıncı, yüzer geçit veya yüzer valf yuvasına etki eden ortamın basıncı tarafından kontrol edilir. Çift kapılı vana durumunda, iki kapı arasındaki genleşme mekanizması bu basıncı destekler.

Ürün Kategorileri

Yapısal Özellikler

1. Yüzer Çift Yönlü Sızdırmazlık
Özelleştirilmiş düz sürgülü vana yuvası, çift yönlü açma ve kapatmayı mümkün kılarak güvenilir sızdırmazlık ve esnek çalışma sağlar.
2. Sert Korozyona Dirençli Kılavuz Malzemesi
Kapı, hassas konumlandırma için kılavuz şeritlerle donatılmıştır ve sızdırmazlık yüzeyi, tungsten karbür erozyon önleyici bir tabaka ile püskürtülmüştür.
3. Sıfır Akış Direnci Tasarımı
Düz sürgülü vana gövdesinin yüksek basınç direnci; tamamen açıldığında, düz akış kanalı eşit çapta bir boruya yaklaşır (akış direnci ≤ 0,03).
Valf gövdesindeki kompozit salmastralı çok kademeli sızdırmazlık, sürtünme katsayısını %40 oranında azaltır.
4. Çift Kademeli Sızdırmazlık Mekanizması
Saat yönünde kapatırken:
Orta basınç, giriş valfi yuvasını birincil conta oluşturacak şekilde iter.
Kapı, çift conta oluşturmak için çıkış valfi yuvasına baskı yapar.
5. Devrim niteliğinde Çevrimiçi Bakım
Çift contalı yapı, hassas parçaların üretim kesintisi olmadan değiştirilmesine olanak tanır; bu teknoloji hem yurt içinde hem de yurt dışında benzer ürünlere öncülük ediyor.
6. Aşamalı Açma ve Kapama Kontrolü
Saat yönünün tersine açıldığında kapı yükselir ve kılavuz deliği kademeli olarak kanalla örtüşür ve limit pozisyonda %100 tam açılma elde edilir.

Tasarım Standartları

Standartların tasarımı ve üretimi: JB/T 5298
Yapı uzunluğu standardı: JB / T 5298
Bağlantı flanşı standardı: GB / T 9113
Basınç sıcaklık derecesi: GB / T 12224-2005
Test testi standartları: GB/T 13927-2008, JB/T 5298

Performans Parametreleri

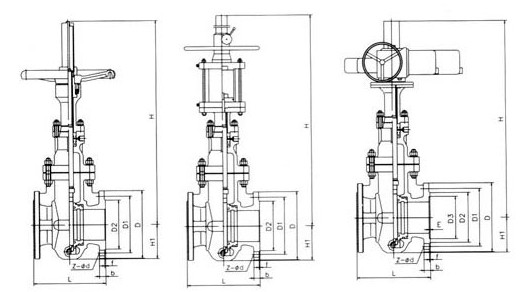

Ana şekil ve bağlantı boyutları

Yapı resmi
