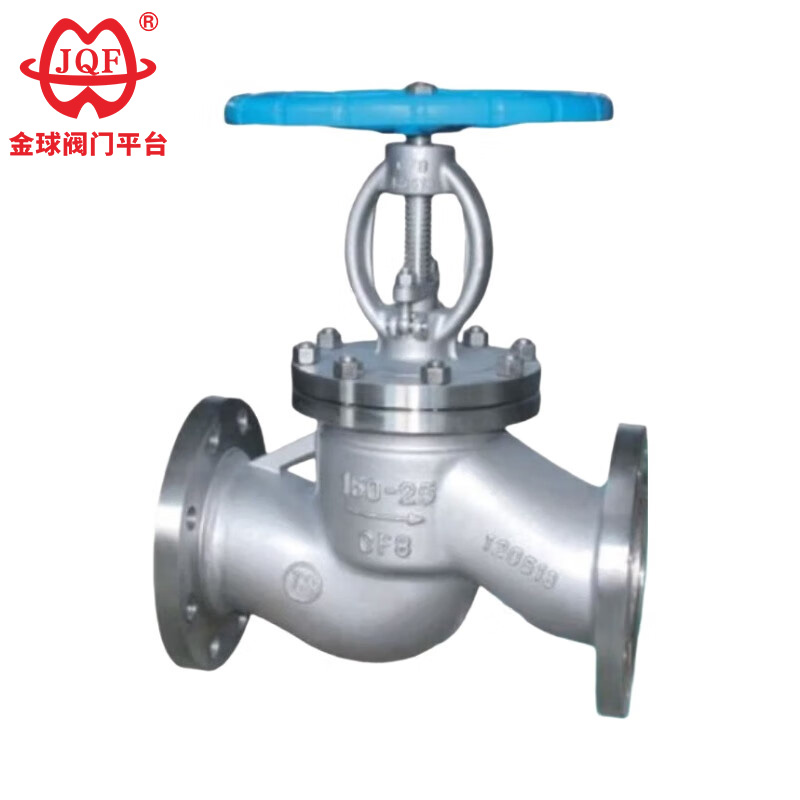

JQF Valve, bilimsel araştırma, tasarım, üretim, satış ve satış sonrası hizmetleri birleştiren tam prosesli bir valf üretim fabrikasıdır. Yüksek kaliteli paslanmaz çelik flanşlı küresel vanamız, amonyak ve doğal gaz gibi ortamların boru hattı kapatma kontrolü için özel olarak tasarlanmış bir emniyet vanasıdır. Kararlı sızdırmazlık performansı, güçlü korozyon direnci ve kolay kullanım özelliklerine sahiptir. Paslanmaz çelik gibi korozyona dayanıklı malzemelerden yapılmış olup kimya endüstrisi için uygundur, zayıf korozyon direnci ve sıradan vanaların kolay sızıntısı sorunlarını çözer. Akışı düzenlemek için de kullanılabilir. Üretim ve operasyon yönetimimizi GB/T19001-2000-ISO9001:2000 kalite sistem standartlarına göre "kaliteli ürün üretmek" ilkesiyle organize ediyoruz. Sürekli olarak uluslararası düzeyde gelişmiş üretim hatları ve ekipmanları tanıtıyoruz ve müşteri ihtiyaçlarını karşılamak için sürekli olarak yeni ürünler geliştiriyoruz. Geleceğe baktığımızda, internet ve interaktif iletişim yoluyla size kapsamlı hizmetler sunalım.
1. Sıkı malzeme seçimi kaliteyi sağlar.
2. Paslanmaz çelik flanşlı küresel vana, uzun servis ömrüne sahip, aşınmaya, korozyona, yüksek basınca ve yüksek sıcaklığa dayanıklıdır.
3. Kurulumu esnektir, sökülmesi kolaydır ve uygun bir el çarkı dönüşüne sahiptir.
4. Paslanmaz çelik flanşlı küresel vana, makul bir yapıya, mükemmel tasarıma ve mükemmel sızdırmazlık performansına sahip, su geçirmez ve toz geçirmezdir.
5. Paslanmaz çelik flanşlı küresel vana esas olarak amonyak, yakıt gazı ve nitrojen ve hidrojen gibi gazlı ortamları kontrol etmek için kullanılır.
Tasarım özellikleri: GB / T 12235
Yapı uzunluğu: GB / T 12221
Flanş bağlantısı: JB / T 79
Test ve muayene: JB / T 9002
Ürün Tanımı: GB / T 12220
Teslimat özellikleri: JB / T 7928
| modeli | J41H-16C~160C | J41Y-16C~160C | J41W-16P~160P | |
| Çalışma basıncı (MPa) | 1.6~16.0 | |||
| uygun sıcaklık (°C) | ≤425 | ≤150 | ||
| Uygun medya | Su, buhar, yağ | Zayıf aşındırıcı ortam | ||
| malzeme | Gövde, kaporta | Karbon çeliği | Krom nikel-titanyum paslanmaz çelik | |
| Valf sapı | Krom paslanmaz çelik | Krom nikel-titanyum paslanmaz çelik | ||
| Sızdırmazlık yüzeyi | Demir bazlı alaşımların yüzeylenmesi | Sert kaplama alaşımı | Gövde malzemesi | |
| dolgu maddesi | Asbest grafit, esnek grafit, PTFE | |||

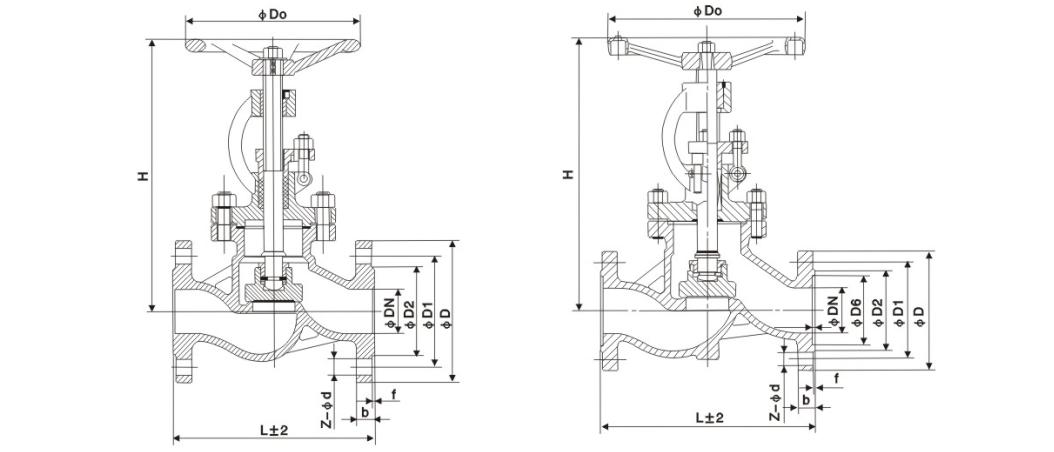

| Nominal çap | Ana boyutlar ve bağlantı boyutları | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| J41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41H-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
