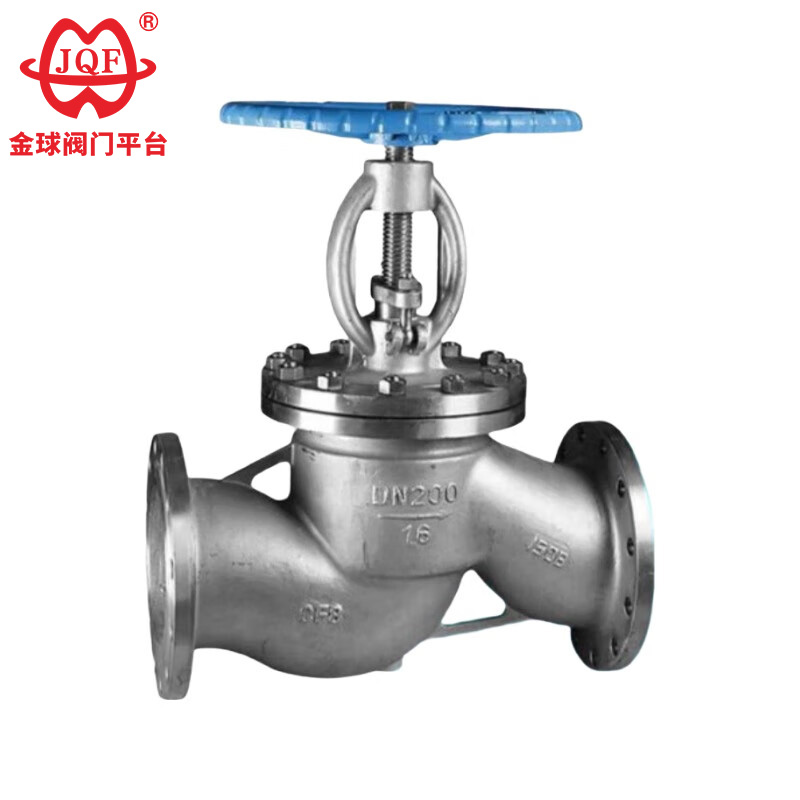

Paslanmaz Çelik Küre Vana

JQF Valve tarafından üretilen dayanıklı J41H, J41Y, J41W paslanmaz çelik küresel vana. Açma ve kapama kısmı silindirik bir valf kanadıdır, sızdırmazlık yüzeyi düz veya koniktir ve valf kanadı sıvının merkez çizgisi boyunca doğrusal olarak hareket eder. Paslanmaz çelik kesme vanası yalnızca tam açılma ve tam kapanmaya uygundur. Genellikle akış hızını ayarlamak için kullanılmaz. Özelleştirildiğinde ayarlanabilir ve kısılabilir.

Talep Gönder

Ürün Açıklaması

Foshan Jinqiu Vana Co, LTD. tasarım, geliştirme, üretim, satış ve servisi birleştiren yüksek kaliteli bir paslanmaz çelik küresel vana üreticisidir. Ana ürünlerimiz arasında çeşitli kontrol vanaları, elektrikli vanalar, pnömatik vanalar, solenoid vanalar, manuel vanalar, aktüatörler ve vana aksesuarları bulunmaktadır.
Paslanmaz çelik küresel vanamız, paslanmaz çelik döküm gövdeli, her iki ucunda flanşlı bağlantılara sahip, sürgülü vana yapısına sahip bir sürgülü vanadır. Temel işlevi, akışı hassas bir şekilde düzenlemek veya boru hatlarındaki ortamı güvenilir bir şekilde kapatmaktır.
Mükemmel korozyon direnci ve güvenilir sızdırmazlık performansı nedeniyle kimya, petrokimya, gıda ve ilaç endüstrilerindeki aşındırıcı ortamlar veya yüksek temizlik uygulamaları için tercih edilen vanalardan biri haline gelmiştir.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Basit Yapı: Paslanmaz çelik küresel vananın tasarımı basittir, üretim ve bakımı rahat ve verimli hale getirir.
2. Hızlı Yanıt: Kısa çalışma stroku, vananın son derece hızlı açılıp kapanmasına olanak tanır.
3. Dayanıklı Sızdırmazlık: Mükemmel sızdırmazlık etkisi, minimum sürtünme direnci ve uzun servis ömrü.

Yönetici Standardı

Tasarım özellikleri: GB / T 12235
Yapı uzunluğu: GB / T 12221
Flanş bağlantısı: JB / T 79
Test ve muayene: JB / T 9002
Ürün Tanımı: GB / T 12220
Teslimat özellikleri: JB / T 7928

Performans Parametreleri

modeli		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
Çalışma basıncı (MPa)		1.6~16.0
uygun sıcaklık (°C)		≤425		≤150
Uygun medya		Su, buhar, yağ		Zayıf aşındırıcı ortam
malzeme	Gövde, kaporta	Karbon çeliği		Krom nikel-titanyum paslanmaz çelik
	Valf sapı	Krom paslanmaz çelik		Krom nikel-titanyum paslanmaz çelik
	Sızdırmazlık yüzeyi	Demir bazlı alaşımların yüzeylenmesi	Sert kaplama alaşımı	Gövde malzemesi
	dolgu maddesi	Asbest grafit, esnek grafit, PTFE

Ana şekil ve bağlantı boyutu

Nominal çap	Ana boyutlar ve bağlantı boyutları
Nominal çap	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Yapı resmi
