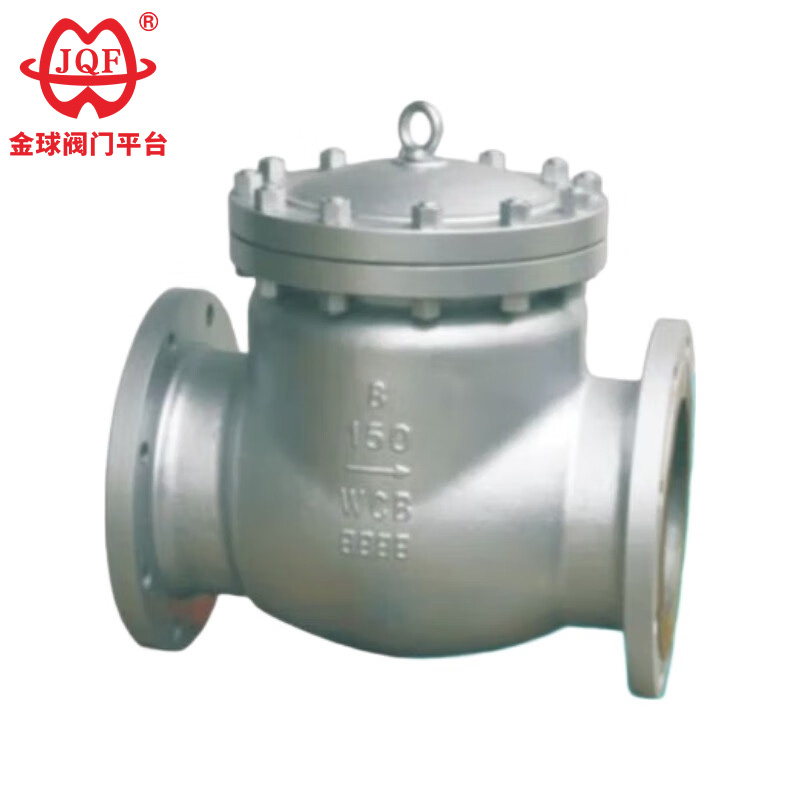

Çin'de profesyonel bir çek valf üreticisi olan Jinqiu Valve, API çek valflerimiz tamamen Amerikan standartlarına göre tasarlanmış ve üretilmiştir. Bu vanalar estetik bir yapıya ve ileri teknolojiye sahiptir. API çek valfleri, geri akışı önlemek için ortamın akışına bağlı olarak valf diskini otomatik olarak açar ve kapatır. Tek yönlü valfler, çek valfler veya geri akış valfleri olarak da bilinirler. Ana işlevleri ortamın geri akışını önlemek, pompa ve tahrik motorunun ters dönmesini önlemek ve ortamın kabın içine sızmasını önlemektir.
1. Düşük Akış Direnci: API çek valfi tamamen açık olduğunda, akış yolu neredeyse hiç engellenmez ve bu da düşük basınç düşüşüne neden olur.
2. Hızlı Kapanma ve Geri Akışın Önlenmesi: Valf diskinin kaldıraç hareketi, geri akışın başlangıcında bile hızlı tepki verilmesine ve kapanmasına olanak tanır.
3. Geniş Uygulanabilirlik: DN50'den DN1200'e ve üzeri gibi çok çeşitli boru çapları için uygundur.
| Seri numarası | proje adı | parametre | |||||
| 1 | Nominal basınçPN（MPa) | 150LB | 300LB | 600LB | 900LB | 1500LB | 2500LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Kabuk mukavemeti test basıncı | Oda sıcaklığında nominal basınç 1,5 kat | |||||
| 3 | Yüksek basınçlı conta test basıncı | Oda sıcaklığında nominal basınç 1,1 kat | |||||
| 4 | Oda sıcaklığında çalışma basıncı | ASME B16.34 basınç ve sıcaklık derecesine basın | |||||
| tasarım standartları | Yapı uzunluğu | Flanş bağlantı boyutu | Test ve muayene | Basınç ve sıcaklık referansı |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Parça Adı | Malzeme adı | |||||
| Vücut | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| kap | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Valf plakası | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Sızdırmazlık yüzeyi | 13Cr/STL | STL | Gövde / STL | Gövde / STL | Gövde / STL | Gövde / STL |
| Valf mili | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Conta | Esnek grafit | Esnek grafit | Esnek grafit | Esnek grafit | Esnek grafit | Esnek grafit |
| sürgü | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Ceviz | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Çalışma sıcaklığı | -29~425°C | -29~540°C | -46~425°C | -46~425°C | -46~425°C | -46~425°C |
| Uygun medya | buhar | buhar | Zayıf aşındırıcı | Zayıf aşındırıcı | Zayıf aşındırıcı | Zayıf aşındırıcı |
| Nominal çap | boyut | ||||||||
| m | içinde | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
