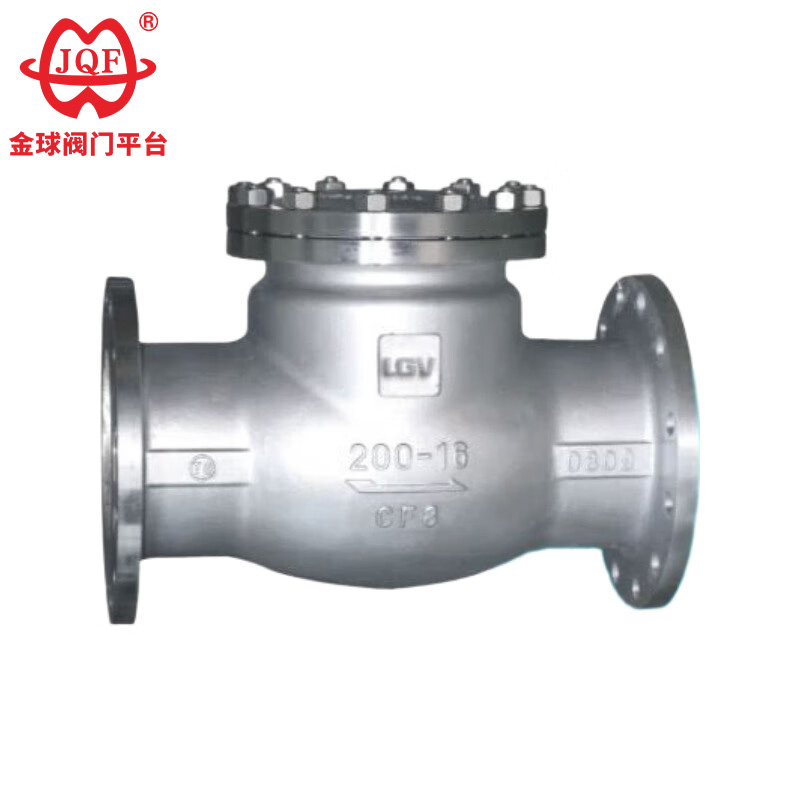

Çin'de profesyonel bir paslanmaz çelik çek valf üreticisi olan Jinqiu Valve, külbütör kolları ile valf diskinin birleşim yerinde küresel bir bağlantı yapısı kullanan külbütör kollarına sahip paslanmaz çelik çek valfler üretmektedir. Bu, valf diskinin 360 derecelik bir aralık içinde belirli bir serbestlik derecesine sahip olmasını sağlar ve uygun mikro konum dengelemesini sağlar.
Bu vanalar kimya, metalurji ve ilaç endüstrilerinde yaygın olarak kullanılmaktadır. H44W ve H44Y tipi paslanmaz çelik çekvalfler, boru sistemlerinde öncelikle ortamın geri akışını önlemek, pompa ve tahrik motorunun ters dönmesini önlemek ve ortamın kaplar içine sızmasını önlemek için kullanılır. Çek valfler, basıncın ana veya yardımcı sistemden daha yüksek olabileceği boru hatlarında da kullanılabilir.
1. Düşük basınç kaybı: Paslanmaz çelik çek valfin tam delikli tasarımı, açıldığında akışa karşı minimum direnç sağlayarak sistemde enerji tasarrufu sağlar.
2. Tam otomatik çalışma: Paslanmaz çelik çek valf, harici güç kaynağı veya manuel müdahale gerektirmez; tamamen hat akışına ve basınca bağlı olarak çalışır.
3. Güvenilir sızdırmazlık: Geri akışı önlemek için metalden metale veya esnek (yumuşak) bir yuva sunar.
4. Sağlam ve basit tasarım: Paslanmaz çelik çek valfin az sayıda hareketli parçası vardır, yüksek güvenilirliğe sahiptir ve minimum bakım gerektirir.
| modeli | H44W-16P~250 | |
| Çalışma basıncı (MPa) | 1.6~25 | |
| uygun sıcaklık (°C) | ≤550 | |
| Uygun medya | Zayıf aşındırıcı ortam | |
| malzeme | Gövde, kaporta, disk | Krom nikel-titanyum paslanmaz çelik |
| Sızdırmazlık yüzeyi | Gövde mühürlü | |
| Parça Adı | Malzeme adı | |||
| Vücut | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| kap | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Valf plakası | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Sızdırmazlık yüzeyi | Gövde / STL | Gövde / STL | Gövde / STL | Gövde / STL |
| Valf mili | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Conta | Esnek grafit | Esnek grafit | Esnek grafit | Esnek grafit |
| sürgü | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Ceviz | A194 8 | A194 8M | A194 8 | A194 8M |
| Çalışma sıcaklığı | -46~425°C | -46~425°C | -46~425°C | -46~425°C |
| Uygun medya | Zayıf aşındırıcı | Zayıf aşındırıcı | Zayıf aşındırıcı | Zayıf aşındırıcı |
| Nominal çapDN | Ana boyutlar ve bağlantı boyutları | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
