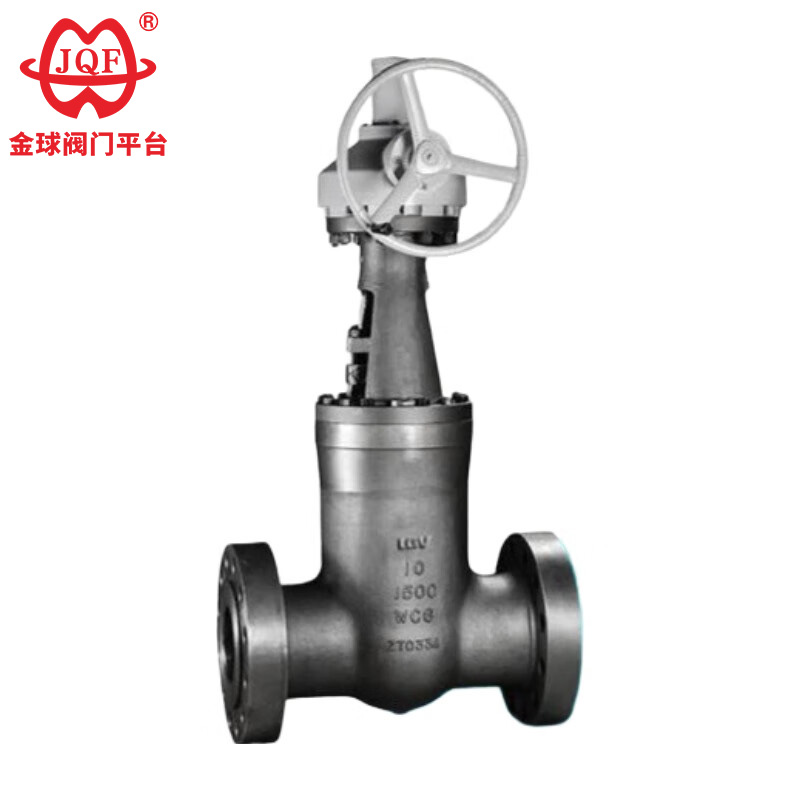

Enerji santrali vanaları olarak da bilinen yüksek sıcaklık sürgülü vanalar, öncelikle termik santrallerdeki çeşitli sistemlerin boru sistemlerinde boru hattı ortamını kapatmak veya bağlamak için kullanılır. Uygulanabilir ortam: su ve buhar gibi aşındırıcı olmayan ortam.
Yüksek sıcaklık sürgülü vanasının sıfır sürtünmeli tahrik prensibi, geleneksel vanaların doğasında olan sınırlamaların, yani çalışma sırasında yüzey aşınmasından dolayı conta bütünlüğünün kademeli olarak azalmasının üstesinden gelir. Yüksek sıcaklık sürgülü vanası, boru hattı basınçlı kalırken doğrudan çevrimiçi bakım yapılmasına olanak tanıyan üstten giriş tasarımına sahiptir ve sistem basıncını düşürmeden ekipman arıza süresini ve işletme maliyetlerini önemli ölçüde azaltır.
Entegre koltuk yapısı, sıkışan medyanın tehlikeli aşırı basınç koşulları yaratmasını önleyerek haznede potansiyel basınç oluşumu riskini ortadan kaldırır ve güvenlik düzenlemelerinin ihlal edilmesini önler.
Dikkatlice tasarlanmış gövde geometrisine sahip entegre düşük torklu tahrik sistemi, minimum düzeyde manuel çalıştırma gerektirir; yüksek basınç farklarında bile genellikle kompakt bir el çarkı aracılığıyla kolayca çalıştırılabilir.
Sızdırmazlık güvenilirliği, valf diskini yuvaya kuvvetli bir şekilde bağlamak için gövde itme kuvvetini hesaplayan, mekanik olarak çalıştırılan bir kama mekanizmasından kaynaklanır. Bu güvenilir mekanik bağlantı, boru hattındaki basınç dalgalanmalarından etkilenmeden, hava geçirmez bir kapatma sağlar ve çeşitli çalışma aralıklarında tutarlı performansı garanti eder. Eş zamanlı olarak, boru hattı sıvısı koltuğun tüm çevresi boyunca düzgün bir 360° sınır tabakası akışı oluşturarak türbülanslı darbelerin neden olduğu erozyon sıcak noktalarını azaltır ve partikül birikintilerini kritik sızdırmazlık alanlarından aktif olarak temizler.
Diğer valf ürünleriyle karşılaştırıldığında, yüksek sıcaklık sürgülü valfleri, yüksek sıcaklık, yüksek basınç ve benzersiz kendinden contalı tasarımla öne çıkar. Basınç ne kadar yüksek olursa sızdırmazlık da o kadar güvenilir olur. Performans ve teknik özellikleri nedeniyle özel çalışma koşulları, ürünü başka ürünlerle değiştirilemeyecek bir özellik haline getirmektedir.
Tasarım Standardı: GB / T 12234-2007
Yapı uzunluğu GB / T 12221-2005
Alın kaynağı bağlantı boyutu NB / T 4704-2014
Test ve Muayene NB/T 4704-2014
Basınç - Sıcaklık: NB/T 4704-2014
| modeli | PN | Çalışma basıncı/MPa | uygun sıcaklık/°C | Uygun medya | Vücut |
| Z61Y-250 | 250 | 25 | ≤570 | buhar | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | buhar | WC9 |
| modeli | malzeme | ||||
| Vücut | Valf plakası | kap | Kök anne | dolgu maddesi | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Esnek grafit |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Esnek grafit |
| DN | L | D | H | D0 | ağırlık/Kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Bu makaledeki tüm metin, veriler ve resimler yalnızca referans amaçlıdır. Daha fazla ürün performansı, yapı boyutu, fiyat ve diğer ayrıntıları görmeniz gerekiyorsa. Lütfen bizimle iletişime geçin.
