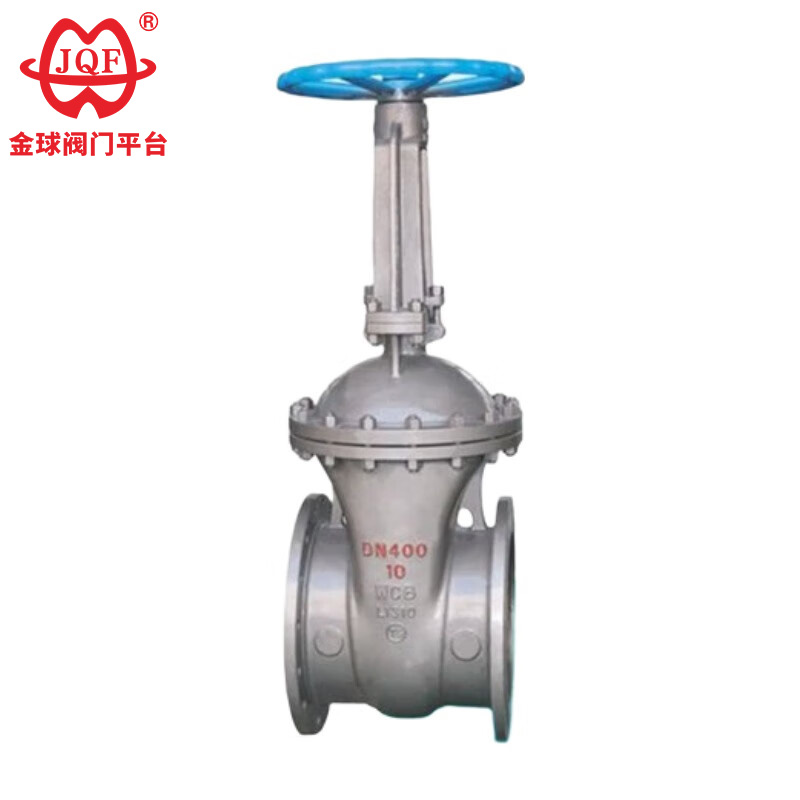

Çin'deki profesyonel bir vana tedarikçisi olan JQF Valve tarafından tasarlanan yüksek kaliteli API paslanmaz çelik sürgülü vanalar, en son silika sol hassas döküm prosesi kullanılarak dökülmekte ve bu da olağanüstü derecede uzun bir vana servis ömrü sağlamaktadır. Valf gövdesi, kurulumu ve bakımı kolaylaştıran karbon çeliği (veya paslanmaz çelik) ve alaşımlı çelikten yapılmıştır.
1.Düşük sıvı direnci: API paslanmaz çelik sürgülü vana, tamamen açıldığında ortamın doğrudan akışına izin vererek sıvı direncini en aza indirir ve böylece basınç kaybını azaltır.
2. Aşınmaya dayanıklı sızdırmazlık yüzeyleri: Sürgülü vanalarla karşılaştırıldığında, özelleştirilmiş API paslanmaz çelik sürgülü vanaların sızdırmazlık yüzeyleri daha az sürtünme ve erozyona maruz kalır.
3.Kolay açma ve kapama: Açma ve kapama sırasında kapının hareketi akışkan yönüne diktir, daha az itici güç gerektirir ve dolayısıyla çalışması daha az çaba gerektirir.
4. Basit yapı ve geniş uygulanabilirlik: Yüksek kaliteli API paslanmaz çelik sürgülü vanaların yapısı basit, uzunluğu kısa ve üretimi kolaydır, farklı basınçlara, sıcaklıklara ve çaplara uyum sağlar ve çeşitli ortam ve çalışma koşullarına uygundur.
5. Türbülans yok: Tamamen açıldığında, API paslanmaz çelik sürgülü vana sınırsız orta akışa izin vererek türbülansı önler ve boru hattının çalışmasını destekler.
Tasarım ve Üretim: API 600
Flanş boyutu: ANSI B16.5
Yapı uzunluğu: ANSI B16.10
Basınç ~ Sıcaklık: ANSI B16.34
Denetim ve Test: API 598
| Nominal basınç (Lb) | Güç testi | Su sızdırmazlık testi | Gaz sızdırmazlık testi | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Gövde, kaput, kapı | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Sızdırmazlık yüzeyi | Cr13 veya semente karbür | Gövde (W) veya semente karbür (Y) | ||||
| Kök ve iç parçalar | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| dolgu maddesi | Esnek grafit | |||||
| Conta | Paslanmaz çelik spiral sarımlı conta | |||||
| Uygun medya | Su, buhar, yağ vb. | Nitrik asit ve diğer aşındırıcı ortamlar | Güçlü oksitleyici ortam | Asetik asit ve diğer aşındırıcı ortamlar | ||
| uygun sıcaklık | -29~425°C | -40~500°C | ||||
| Nominal çap | Ana boyutlar ve bağlantı boyutları | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
