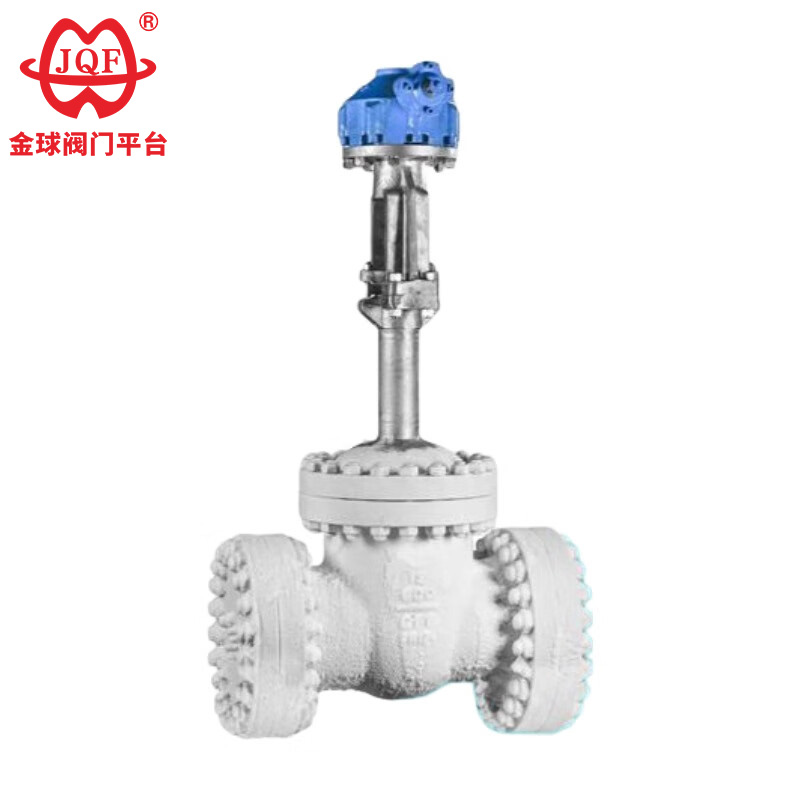

Paslanmaz Çelik Kriyojenik Sürgülü Vana

JQF Valve, Çin'de 20 yılı aşkın süredir öncelikle küresel vanalar, sürgülü vanalar, küresel vanalar, kelebek vanalar ve solenoid vanalar üreten bir vana üreticisidir. Yüksek kaliteli paslanmaz çelik kriyojenik sürgülü vanamız, -46°C'nin altındaki ortam sıcaklıklarına sahip zorlu çalışma koşulları için özel olarak tasarlanmıştır. Metan, sıvılaştırılmış doğal gaz, heksen, karbon dioksit, sıvı amonyak, sıvı oksijen, sıvı nitrojen ve sıvı hidrojen gibi kriyojenik ortamlar için uygundur.

Talep Gönder

Ürün Açıklaması

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Performans Parametreleri

modeli		DZ40Y-16	DZ40Y-25
Çalışma basıncı (MPa)		1.6	2.5
uygun sıcaklık (°C)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
malzeme	dolgu maddesi	Baptist tetrafloroetilen asbest ipi
	El çarkı	QT450-10
	Kök somunu	ZCuA110Fe3
	Valf sapı	1Cr18Ni9Ti
	Conta	Düşük sıcaklıkta asbest

Özellikler

1. Boşluk Basıncının Nötralizasyonu: Paslanmaz çelik kriyojenik sürgülü vananın vana giriş yüzüne entegre edilen özel tasarım basınç dengeleme orifisi, basınç farklılıklarını etkin bir şekilde nötralize ederek zararlı ortamların vana boşluğu içinde birikmesini önler.
2. Termodinamik Olarak Optimize Edilmiş Kapak: Kapak yüksekliği, sıcaklık döngüsü boyunca gövde salmastrasının basınç bütünlüğünü korumak için çalışma sıcaklığı profiline göre dinamik olarak hesaplanır.
3. Tribolojik Malzeme Kalibrasyonu: Salmastra halkası ve conta malzemelerinin kesin özellikleri, belirtilen çalışma sıcaklığı aralığında kimyasal stabilite sağlar.
4. Metalurjik Performans Garantisi: Bileşenlerin kimyasal bileşimi ve kristal yapısı, geniş bir sıcaklık aralığında darbe dayanıklılığı ve süneklik sağlamak üzere titizlikle doğrulanmıştır.
5. Evrensel Arayüz Mimarisi: Paslanmaz çelik kriyojenik sürgülü vana için çeşitli standart flanş konfigürasyonları ve sızdırmazlık morfolojisi seçenekleri, küresel boru entegrasyonu gereksinimlerini karşılar.

Ana şekil ve bağlantı boyutları

Nominal çap	Ana boyutlar ve bağlantı boyutları
Nominal çap	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

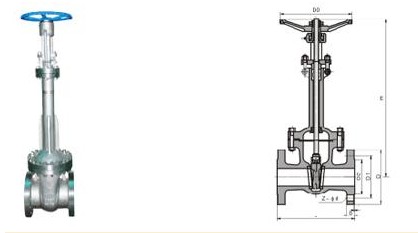

Yapı resmi

Bu makaledeki tüm metin, veriler ve resimler yalnızca referans amaçlıdır. Daha fazla ürün performansı, yapı boyutu, fiyat ve diğer ayrıntıları görmeniz gerekiyorsa. Lütfen bizimle iletişime geçin.
