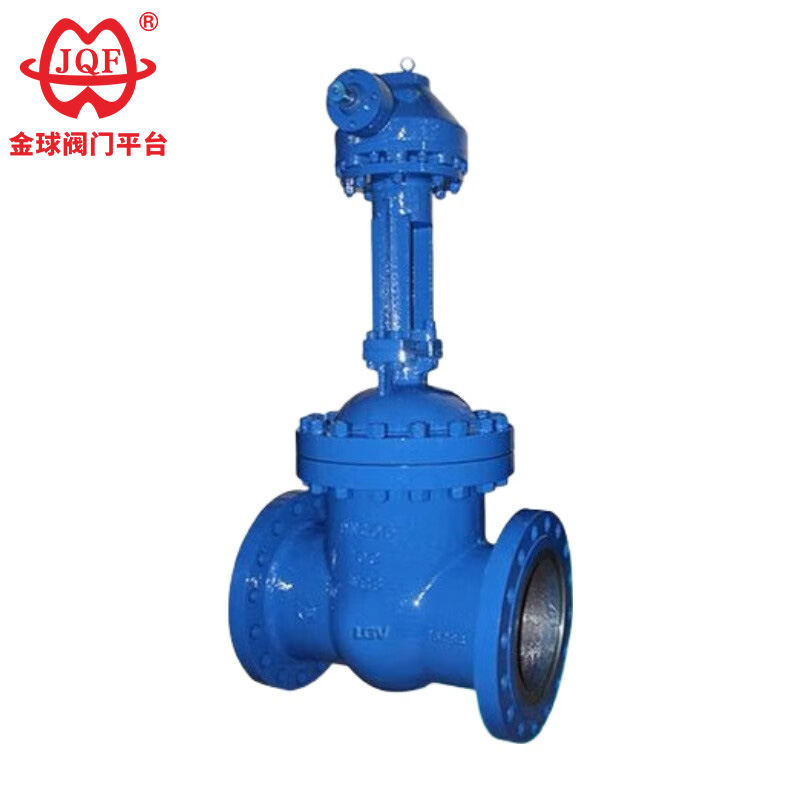

Konik Dişli Sürgülü Vana

JQF Valve, Çinli bir valf üreticisi ve tedarikçisidir. Yüksek kaliteli konik dişli sürgülü vanalarımız, açma ve kapama için konik dişli (bobin dişli) iletim mekanizması kullanan bir tür manuel sürgülü vanadır. Bu dişli transmisyon, iş gücünden tasarruf sağlayan ve tork artırıcı etkiler elde ederek onları özellikle geniş çaplı, yüksek basınç koşullarında kapının hassas ve stabil kontrolü için uygun hale getirir. Konik dişli sürgülü vanalarımız önemli fiyat avantajları sunmaktadır.

Talep Gönder

Ürün Açıklaması

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Ürün Kullanımı

Z540H, Z540Y, Z540W tipi PN16 ~ PN160 çelik konik dişli tahrikli kama sürgülü vana, Lianggu Valve Co., Ltd. tarafından üretilmiştir. Konik dişli tahriki, flanş bağlantısı, kama tipi elastik kapı. Yuva sızdırmazlık yüzeyi malzemesi yüzey kaynak alaşımıdır (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), paslanmaz çelik (Z540W-16P ~ 160P, Z540W-16R) ~ 160R), nominal basınç PN16 ~ PN160. Valf gövdesinin malzemesi karbon çeliği (Z540H-16C ~ 160, Z540Y-16C ~ 160), krom molibden alaşımlı çelik (Z540Y-16I ~ 160I), paslanmaz çelik (Z540W-16P ~ 160P, Z540Y-16P ~ 160P, Z540W-16R ~ 160R, Z540Y- 16R ~ 160R) sürgülü vana.

Ürün Avantajları:

1. Özelleştirilmiş Konik dişli sürgülü vanalar ileri standartlara, güvenilir sızdırmazlık, üstün performansa ve çekici bir görünüme sahiptir.
2. Esnek anahtarlama için kama şeklindeki valf plakası yapısı.
3. Valf plakası ve yuvası Stellite alaşımından kaynaklanmıştır.
4. Valf gövdesi, korozyon ve aşınma direncinin arttırılması için söndürme ve temperleme işlemine tabi tutulur.
5. Çoklu boru flanşı standartları ve flanş sızdırmazlık yüzeyi tipleri mevcuttur.
6. Yüksek kaliteli Konik dişli sürgülü vanalar, farklı basınç, sıcaklık ve ortam koşullarına uyacak şekilde çeşitli gövde malzemelerinde mevcuttur.

Performans parametreleri

modeli	PN	Çalışma basıncı/MPa	Çalışma sıcaklığı/°	Uygun medya
Z540H-16C-160	16-160	1.6-16.0	≤425	Su, buhar, yağ
Z540Y-16C-160	16-160	1.6-16.0	≤425	Su, buhar, yağ
Z540H-16I-160	16-160	1.6-16.0	≤550	Buhar, yağ
Z540W-16P-40P	16-40	1.6-4.0	≤150	Aşındırıcı ortam
Z540Y-16P-160P	16-160	1.6-16.0	≤150	Aşındırıcı ortam
Z540W-16R-40R	16-40	1.6-4.0	≤150	Aşındırıcı ortam
Z540Y-16R-160R	16-160	1.6-16.0	≤150	Aşındırıcı ortam

Ana şekil ve bağlantı boyutları

Nominal çap	Ana boyutlar ve bağlantı boyutları
Nominal çap	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

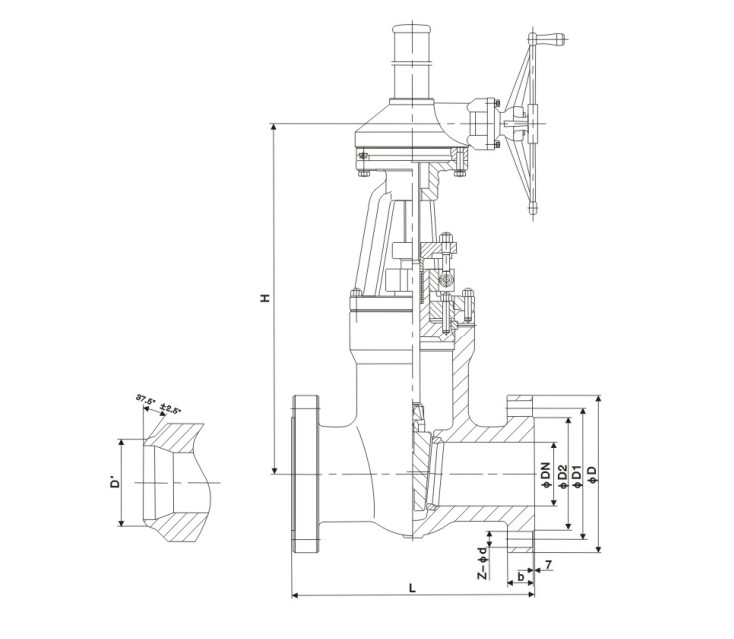

Yapı resmi
