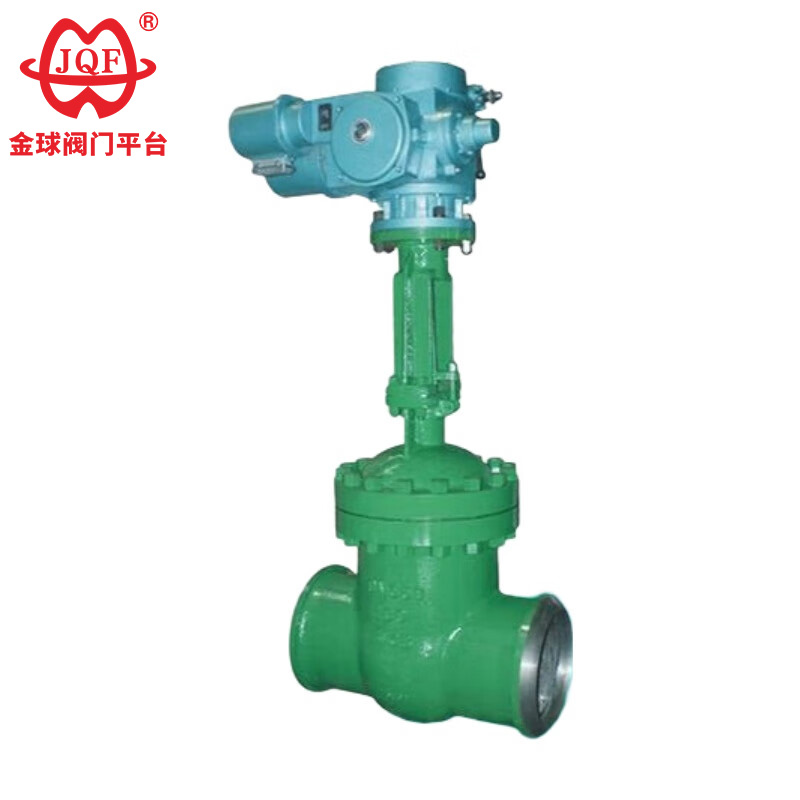

Elektrikli Sürgülü Vana

JQF Valf fabrikası sadece çeşitli standart valfler üretmekle kalmıyor, aynı zamanda müşteri gereksinimlerine göre valfler tasarlayıp üretiyor. Yüksek kaliteli Elektrikli Sürgülü Vanamız, elektrikli bir aktüatörü kaynaklı bir uçla bağlanan bir sürgülü vana gövdesiyle birleştiren otomatik bir vana cihazıdır. Valflerin uzaktan kontrolünü, hızlı açılıp kapanmasını ve otomatik yönetimini gerçekleştirir. Özellikle yüksek basınç, yüksek sıcaklık, yüksek riskli veya erişilmesi zor çalışma koşulları için uygundur ve modern endüstriyel boru hattı otomasyon kontrolü için önemli bir ekipman parçasıdır.

Talep Gönder

Ürün Açıklaması

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Yönetici Standardı

Tasarım özellikleri: GB / T 12234
Yapı uzunluğu: GB / T 12221
Bağlantı flanşı: JB / T 79.1
Test ve muayene: JB / T 9092
Basınç - Sıcaklık: GB/T 9131
Ürün Tanımı: GB / T 12220

Elektrikli sürgülü vanalar, tamamen açılma veya tamamen kapanmayı gerektiren uygulamalar için uygundur. Kısacası, açma/kapama anahtarları olarak kullanılırlar, genellikle boru hatlarına izolasyon vanaları olarak monte edilirler ve akış kontrolü için uygun değildirler. Valf tamamen açık olduğunda geçiş tamamen engellenmez ve ortamın neredeyse hiç basınç kaybı olmadan düz bir şekilde akmasına izin verilir. Bu nedenle düşük basınç kaybına öncelik veren ve engelsiz bir akış yolu gerektiren sistemler için idealdirler.

Özellikler

1. Kompakt yapı, makul tasarım, iyi valf sertliği, düzgün akış yolu ve düşük akış katsayısı.
2. Sızdırmazlık yüzeyleri, uzun servis ömrü sağlayan paslanmaz çelik ve sert alaşımlı malzemelerden yapılmıştır.
3. Elektrikli Sürgülü Vana, güvenilir sızdırmazlık ve kolay, esnek çalışma sağlayan esnek grafit salmastra kullanır.
4. Elektrikli Sürgülü Vana manuel olarak, pnömatik olarak, elektrikle veya dişli ile çalıştırılabilir.
5. Üç yapısal seçenek mevcuttur: esnek kama tek kapı, sert kama tek kapı ve çift kapı.

Performans Parametreleri

Nominal basınçPN（MPa)	dava	test basıncı (MPa)		Mühürlü
Nominal basınçPN（MPa)	dava	Mühürlü (sıvı)	Conta (gaz)	Mühürlü
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Uygun ortam ve uygulanabilir sıcaklık

Kabuk malzemesi	Uygun medya	Uygulanabilir sıcaklık (°C)
Karbon çeliği (C tipi)	Su, buhar, yağ	≤425
Krom nikel titanyum çeliği (P tipi)	nitrik asitler	≤200
Krom nikel molibden titanyum çeliği (R tipi)	Asetik asit	≤200
Krom-molibden çeliği (tip I)	Su, buhar, yağ	≤550

Ana parça malzemesi

Gövde, kaporta	Valf plakası, koltuk	Valf sapı	Kök somunu	dolgu maddesi	El çarkı
Karbon çeliği	Yüksek kaliteli karbon çeliği + karbür veya paslanmaz çelik	Krom paslanmaz çelik	Alüminyum bronz	Grafit asbest ambalajı	Dövülebilir demir
Krom nikel titanyum çeliği	Paslanmaz çelik, paslanmaz çelik + semente karbür	Krom nikel-titanyum paslanmaz çelik	Alüminyum bronz	Teflon	Dövülebilir demir
Krom nikel molibden titanyum çeliği	Paslanmaz çelik, paslanmaz çelik + semente karbür	Krom nikel-titanyum paslanmaz çelik	Alüminyum bronz	Teflon	Dövülebilir demir
Krom-molibden çeliği	Alaşımlı çelik + Karbür	Krom-molibden çeliği	Alüminyum bronz	Esnek asbest	Dövülebilir demir

Ana şekil ve bağlantı boyutları

Nominal çap	Ana boyutlar ve bağlantı boyutları
Nominal çap	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

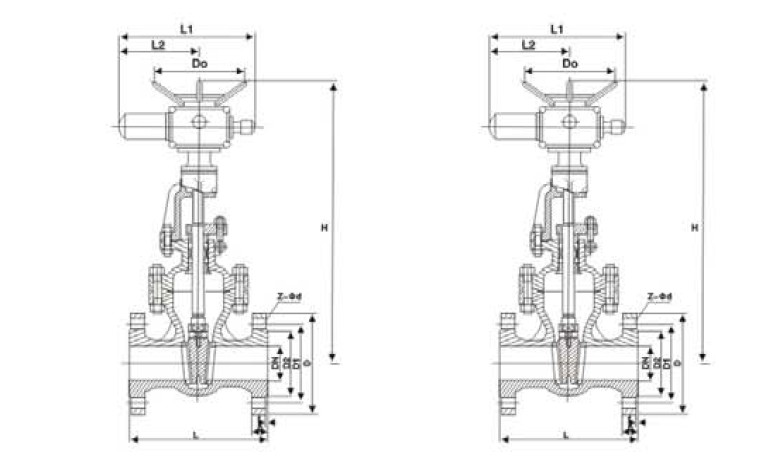

Yapı resmi
