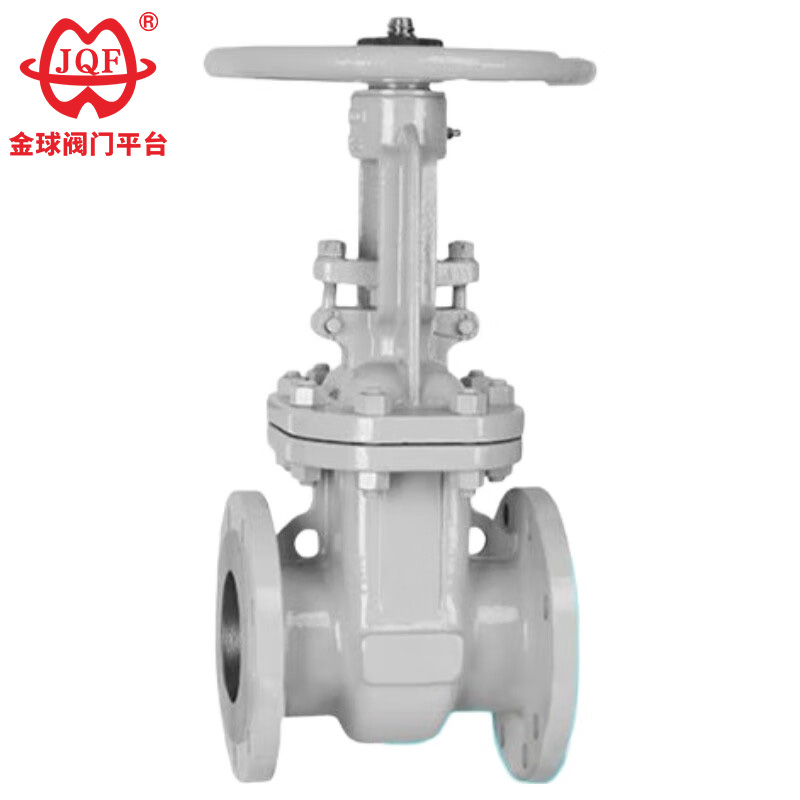

Rus Standart Sürgülü Vana

JQF Valve, Çin'de bilimsel araştırma, geliştirme, tasarım, üretim, satış ve servisi birleştiren büyük ölçekli bir valf üreticisidir. Stoktaki bu yüksek kaliteli Rus Standart Sürgülü Vana, yükselmeyen gövdeli sürgülü vana, sünek demirden yapılmıştır ve güvenilir sızdırmazlık ve dayanıklılık sağlamak için esnek bir kauçuk conta halkasıyla donatılmıştır. Kompakt yapısı yüksek sağlamlık ve güvenilirlik sağlarken, esnek kapı tasarımı anormal yükler veya sıcaklıklar altında deformasyonu önler. Valf, daha büyük boyutlarda kolay kullanım için rulmanlarla donatılmıştır ve çeşitli çalışma koşullarını karşılamak için özelleştirilmiş malzeme ve yuva seçeneklerini destekler.

Talep Gönder

Ürün Açıklaması

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Alanı Optimize Edilmiş Akışkanlar Dinamiği Mimarisi: Yapısal olarak optimize edilmiş şasi tasarımı, valf gövdesine olağanüstü sağlamlık ve engelsiz akış geometrisi sağlayarak basınç düşüşünü en aza indirir.
2. Gelişmiş Kompozit Sızdırmazlık Yüzeyi: Rus Standart Sürgülü Vana, korozyona dayanıklı alaşımları tungsten karbür matrisle birleştirmek için özel metalurji teknolojisini kullanarak endüstri standartlarını çok aşan olağanüstü uzun bir çevrim ömrü elde eder.
3. Sürtünmesiz Mil İşletim Sistemi: Anizotropik grafit salmastra halkaları, kolay ve zahmetsiz çalışma için net, düşük torklu bir çalıştırma sağlarken sıfır sızıntılı gövde contası sağlar.
4. Çok Modlu Çalıştırma Entegrasyonu: Rus Standart Sürgülü Vana, manuel el çarkları, pnömatik aktüatörler, elektrik motorları ve planet dişli redüktörler dahil olmak üzere kapsamlı çalıştırma uyumluluğu sunarak evrensel kullanıma olanak sağlar.
5. Yapılandırılabilir Vana Diski Topolojisi Platformu: Üç farklı sızdırmazlık konfigürasyonu: basınca duyarlı esnek tek kapı, yüksek yüke dayanıklı tek kapı ve çift yönlü çift paralel kapı.

Uygulama Standartları

Tasarım özellikleri: GB / T 12234
Yapı uzunluğu: GB / T 12221
Bağlantı flanşı: r0CT12815-08-I
Test ve muayene: JB / T 9092
Basınç - Sıcaklık: GB/T 9131
Ürün Tanımı: GB / T 12220

Performans Parametreleri

Nominal basınçPN（MPa)	dava	test basıncı (MPa)		Mühürlü
Nominal basınçPN（MPa)	dava	Mühürlü (sıvı)	Conta (gaz)	Mühürlü
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Uygun ortam ve uygulanabilir sıcaklık

Kabuk malzemesi	Uygun medya	Uygulanabilir sıcaklık (°C)
Karbon çeliği (C tipi)	Su, buhar, yağ	≤425
Krom nikel titanyum çeliği (P tipi)	nitrik asitler	≤200
Krom nikel molibden titanyum çeliği (R tipi)	Asetik asit	≤200
Krom-molibden çeliği (tip I)	Su, buhar, yağ	≤550

Ana parça malzemesi

Gövde, kaporta	Valf plakası, koltuk	Valf sapı	Kök somunu	dolgu maddesi	El çarkı
Karbon çeliği	Yüksek kaliteli karbon çeliği + karbür veya paslanmaz çelik	Krom paslanmaz çelik	Alüminyum bronz	Grafit asbest ambalajı	Dövülebilir demir
Krom nikel titanyum çeliği	Paslanmaz çelik, paslanmaz çelik + semente karbür	Krom nikel-titanyum paslanmaz çelik	Alüminyum bronz	Teflon	Dövülebilir demir
Krom nikel molibden titanyum çeliği	Paslanmaz çelik, paslanmaz çelik + semente karbür	Krom nikel-titanyum paslanmaz çelik	Alüminyum bronz	Teflon	Dövülebilir demir
Krom-molibden çeliği	Alaşımlı çelik + Karbür	Krom-molibden çeliği	Alüminyum bronz	Esnek asbest	Dövülebilir demir

Ana şekil ve bağlantı boyutları

Nominal çap	Ana boyutlar ve bağlantı boyutları
Nominal çap	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

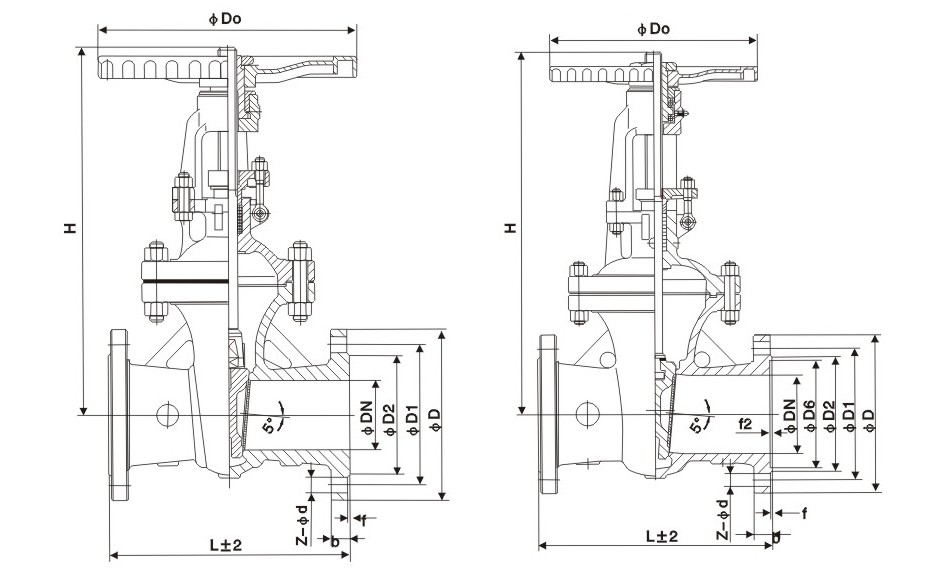

Yapı resmi

Sıcak Etiketler: Rus Standart Sürgülü Vana, Çin, Özelleştirilmiş, Kalite, Dayanıklı, Gelişmiş, Üretici, Tedarikçi, Fabrika, Stokta
